Em primeiro lugar, o princípio da método de reforço de chapa de aço de ligação

O método de reforço da placa de aço de união é aplicar adesivos da série de resina epóxi na placa de aço, e então colá-lo na parte fraca da área de tração da estrutura de concreto armado, a placa de aço e a estrutura formam o todo, e a barra de reforço adicional é adicionada. Através da ação combinada da placa de aço e estrutura de armadura, a rigidez é melhorada, as mudanças de fissura são evitadas, o estado de tensão do aço de reforço e concreto é melhorado, ea capacidade de rolamento da viga é melhorada.

Dois. utilização do método de reforço da placa de aço de ligação

Ancorado na borda de tração ou parte fraca da estrutura de concreto para torná-lo e estrutura formam um todo, com placa de aço bodning em vez de barra de reforço adicional.

Três, vantagens e desvantagens

vantagens do método de reforço de chapas de aço

1. tecnologia avançada e bom desempenho

A chapa de aço de alta resistência é ligada às vigas de concreto armado reforçadas por peças, não só pode garantir a placa de concreto e aço como uma nova força, mas também pode dar todo o jogo à resistência da haste de aço, posição da pasta de fechamento de rachadura da barra de reforço, deformação restrita do concreto, de modo a melhorar eficazmente a rigidez estrutural e resistência à fissura de armadura.

Ao mesmo tempo, pode ser colado de qualquer forma de acordo com as necessidades e possibilidades de design. Pode efetivamente exercer propriedades de flexão, cisalhamento e compressão de barras de aço coladas, e sua força é igual, de modo que não provoca concentração de tensão no concreto.

2.do espaço é pequeno e não afeta o aparecimento da estrutura reforçada e o uso do espaço

Porque a adição de sólidos é principalmente uma camada de 3 ~ 4mm de espessura placa de aço, que é colada na estrutura com forma relativamente grande ou espessura, assim que a adição de sólidos ocupa pouco espaço e basicamente afeta a aparência.Para reforçar o espaço necessário para a construção, e também para atender aos requisitos da folga, use o topo e parafuso de âncora para pressionar e colar.

3. curto período de construção é curto

Ao limpar, reparar e reforçar a superfície dos elementos, as placas de aço são coladas nos componentes para prensar e solidificar por cerca de 1 ~ 2 dias. Comparado com outros métodos de reforço, o tempo de construção pode ser muito economizado.

4. consumo de material é pequeno

O aço pode ser ligado às partes de reforço do componente de acordo com a quantidade necessária de cálculo e coordenar a força com o componente original.

5. processo é simples e conveniente

O processo de reforço de aço ligado é limpar e reparar a superfície do componente reforçado, remover a ferrugem da placa de aço, colar e colar, prensar e solidificar, e expor a tinta de ferrugem na superfície externa da placa de aço.A tecnologia de construção é simples e conveniente. Enquanto formos cuidadosos e meticulosos, cada processo é fácil de cumprir os requisitos das regras de operação.

Ao mesmo tempo, não há necessidade de destruir a estrutura original que é reforçada. Os trabalhos de reforço dificilmente aumentam o tamanho da estrutura original, e dificilmente podem alterar as características artísticas originais do edifício de valor histórico.

desvantagens do método de reforço de chapa de aço de ligação

A desvantagem do método é o fenômeno de histerese de estresse na tensão da placa de aço colada, e quanto maior a carga da estrutura original, maior é o defasamento de tensão.A qualidade e durabilidade do ligante são os principais fatores que afetam o efeito da armadura, e a influência da qualidade da construção é óbvia.

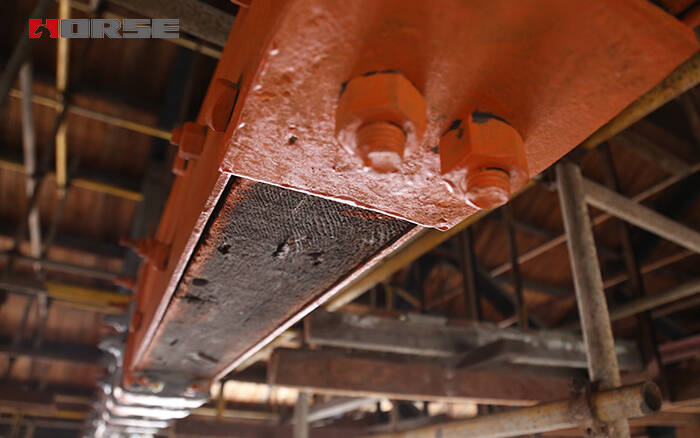

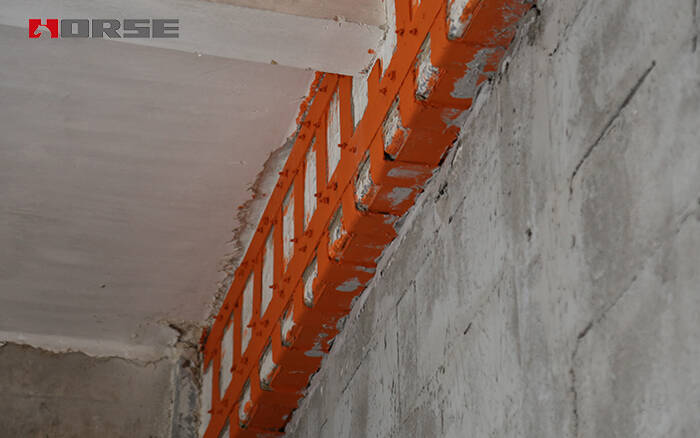

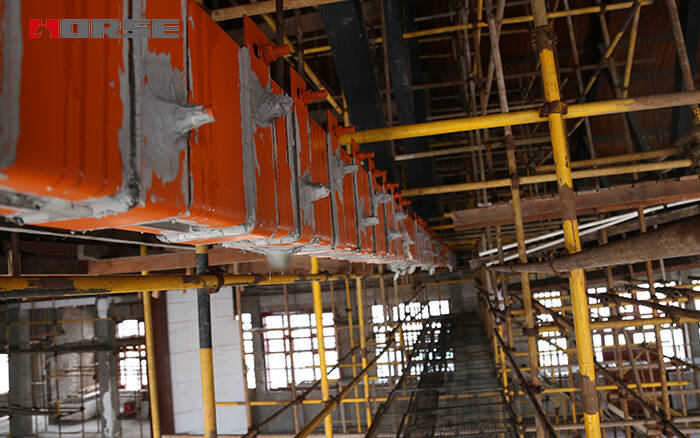

Reforço da chapa de aço

Quatro. aplicação do método de reforço de chapa de aço de ligação

As formas comumente usadas de revestimento de chapa de aço de paste são: ponte de viga de placa ou ponte de viga T, fundo grudando reforço de placa de aço longitudinal, viga de caixa ou viga T (ou I-beam), viga abdômen grudando armadura de placa de aço inclinada, corbel de viga de cantilever ou ponta de viga pendurando reforço de placa de aço, arco de ponte anel de arco furando reforço de placa de aço e assim por diante.

A fim de garantir que a chapa de aço é formada com o componente reforçado, a placa de aço deve ter um comprimento de fixação suficiente, e o aglutinante tem resistência e durabilidade suficientes.A fim de evitar o desbotamento da chapa de aço, a parte final pode ser apertada com parafuso a ser fixado, mas deve ser dada atenção a não causar danos desnecessários à seção do componente.O seguinte é:

(1) adequado para dobrar e puxar barras;

(2) a estrutura da ponte é adaptada ao ambiente externo, que não é mais de 60, a umidade relativa não é mais de 70% e nenhuma área de corrosão química.

(3) usar a cola de estrutura madura e tratar a cola nova com cuidado.

(4) o ensaio mostra que a resistência à aderência ao cisalhamento e à resistência à tração do concreto é maior do que a resistência ao cisalhamento, resistência à tração, dano ocorrido no concreto e não na camada adesiva, a resistência à aderência da placa de aço e do concreto depende inteiramente da resistência ao concreto, resistência ao concreto não pode ser muito baixa, caso contrário não pode desempenhar o papel de adesivos e chapa de aço.

Cinco, requisitos materiais

1. adesivo placa de aço tem alta resistência, boa tixotropia, mais tenacidade e boa durabilidade.

2.o valor de projeto de resistência da placa de aço, parafuso de ligação e costura de solda deve ser adotado de acordo com a especificação de projeto atual da estrutura de aço.
