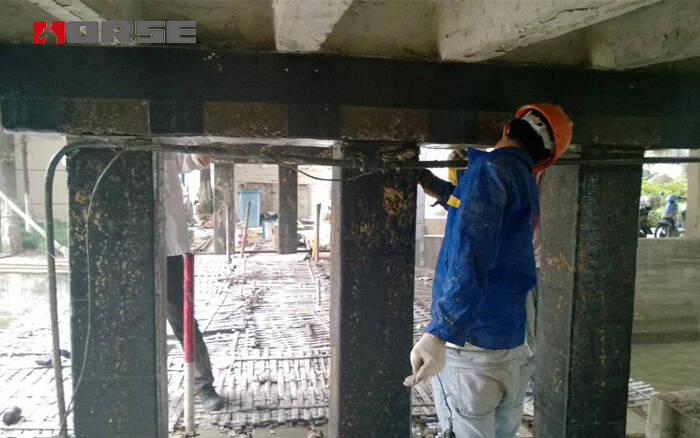

Ligação externaReforço composto de PFR materiais compostos por fibra de carbono, fibra de vidro ou fibra de aramida e resina adequada são amplamente utilizados para reforçar estruturas de concreto.O material pode ser pré-fabricado em painéis compostos ou conchas e, em seguida, colado à superfície de concreto.Alternativamente, o material compósito pode ser formado in situ com as fibras na forma de um tecido impregnado com resina e aplicado na superfície do concreto.

As principais vantagens dos materiais da PFR são a alta resistência (3000 N/mm2) e o peso leve (um terço do aço).A preparação mínima da superfície é necessária, a instalação é simples e rápida. Geralmente apoio temporário, e o adesivo para ganhar força não é necessário.A velocidade é particularmente importante para aplicações como pontes, devido ao alto custo da posse de tempo.O peso da estrutura e o tamanho dos componentes não aumentaram significativamente. Uma desvantagem do reforço da PRF é a possibilidade de incêndio, vandalismo ou dano acidental.

Muitas estruturas de concreto em todo o mundo foram externamente reforçadas com fibra de vidro, incluindo pontes, edifícios industriais e de varejo, estacionamentos de vários andares, faróis e torres de refrigeração.

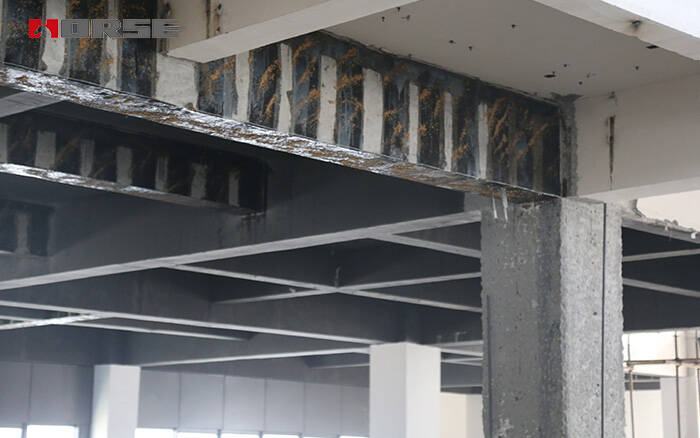

Reforço FRP ligado externamente para estruturas RC

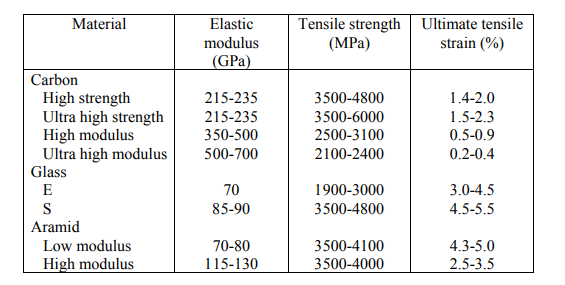

Os últimos desenvolvimentos relacionados com materiais, métodos e tecnologias utilizados para o reforço estrutural são enormes. Uma das tecnologias mais avançadas hoje é o uso de materiais compósitos reforçados com fibras (FRP), que são atualmente considerados pelos engenheiros estruturais como um material "novo " e material extremamente promissor na indústria da construção. Actualmente, os materiais compósitos utilizados para reforçar as estruturas de engenharia civil são fornecidos principalmente nas seguintes formas:

Fita unidirecional fina pultrudida (espessura aproximadamente 1 mm)

Folha flexível ou tecido feito de fibras em uma ou duas direções diferentes (às vezes pré-impregnado com resina)

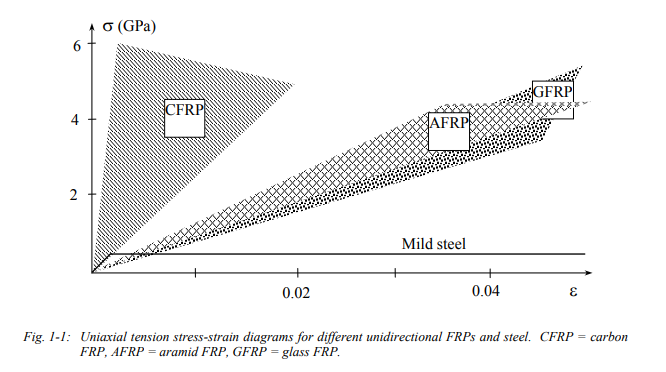

Para comparação com o aço, a Figura 1-1 mostra um diagrama típico de tensão-deformação de um compósito unidirecional sob carga monotônica de curto prazo.
