Polímero reforçado com fibra de carbono(CFRP) é um sistema econômico para o fortalecimento de lajes e decks de concreto, ou correção de erros de projeto e construção que resultam em excessiva deflexão e flacidez de lajes.

Advanatges de polímero reforçado com fibra de carbono (CFRP) para lajes de reforço:

• Aumento do módulo de ruptura na área do momento fletor positivo e negativo da slat

• Aumentar a rigidez da placa e reduzir a carga de utilização da deflexão

• Reduza a largura de fissura e melhore a durabilidade

• A cobertura de uma pequena parte da superfície do chão com CFRP pode ser suficiente para reforçar todo o piso

• O uso de plástico reforçado com fibra de carbono não reduzirá a folga do ar (por exemplo, no estacionamento)

• Em comparação com os métodos tradicionais de reforço (como injetar resina epóxi nas fissuras), o CFRP tem um custo menor.

Projeto de reforço de lajes com CFRP

Um edifício residencial de edifício alto tem 2 andares subterrâneos e 18 andares acima do solo.A parte superior adota a estrutura da parede de cisalhamento moldada no lugar. Cada piso da estrutura superior tem 3 lajes de piso de grande amplitude de 5.3 mx8.0 m, um total de 54 blocos, com uma altura de 5 andares.4 m.As paredes de enchimento são construídas no chão para dividir o espaço. Durante o processo de alvenaria da parede de enchimento, verificou-se que o fundo da laje de pavimento de grande amplitude e a superfície da laje circundante da parede de cisalhamento produziram um grande número de fissuras, a deflexão máxima atingiu 52mm.O desenho original do grau de resistência do concreto da laje do piso é C30, a espessura da laje é 130mm e a espessura da camada protetora é 15mm.

Concepção do esquema de reforço

Uma vez que a estrutura principal do edifício residencial foi concluída e está em fase de renovação, o período de construção é relativamente apertado, por isso é impossível remover todas as 54 lajes grandes e re-powering. Além disso, a unidade de construção não pode alterar a altura líquida da estrutura original quando é necessário reforçá-la, pelo que o método de adição de vigas secundárias para reduzir a extensão do piso não pode ser usado para reforço.

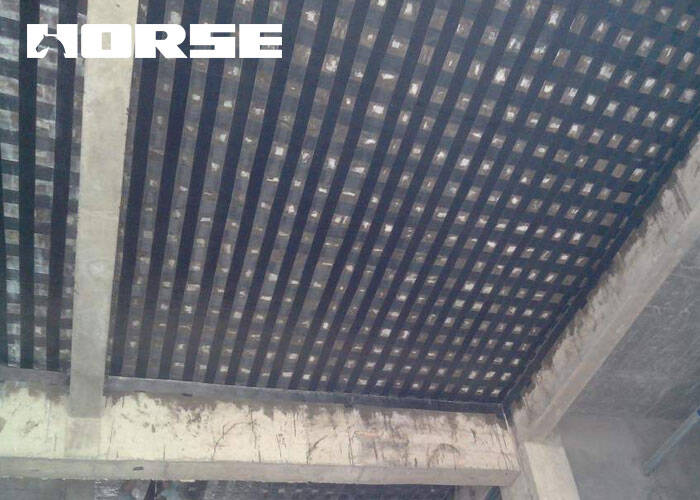

Depois de considerar de forma abrangente as limitações acima mencionadas, a laje de pavimento de grande amplitude é reforçada com os seguintes métodos. Primeiro remova a parede da laje de pavimento de grande amplitude.As fissuras da laje de concreto são seladas por grouting químico, o laminado de concreto é derramado após a armadura é plantada na superfície da laje, e tecido de fibra de carbono unidirecional é colado na parte inferior da laje para reforçoNo entanto, devido ao vazamento da camada laminada, a deflexão da laje do piso aumentará ainda mais após a aplicação da carga mais tarde, o que pode fazer com que a deflexão da laje do piso exceda a deflexão admissível, que não pode atender às exigências, e a deflexão de algumas lajes do piso antes da armadura não atende às exigências. Portanto, é necessário realizar o tratamento de elevação para a laje de assoalho com a deflexão de corrente maior que f antes do tratamento da armadura.

Materiais de reforço estrutural

Tecido de fibra de carbono unidirecional 200g

adesivo de fibra de carbono

injecção de crack

Efeito de reforço

O tratamento de reforço da laje de pavimento de grande amplitude tem um período de construção compartilhado de 35 dias e 880 trabalhos. Após o tratamento da armadura, a unidade de construção inspecionou aleatoriamente 2 lajes de piso reforçadas, realizou ensaios de carregamento de estacas no local e observou sua deflexão e fissuras. Os resultados da observação da deflexão foram todos inferiores a 2mm, e não foram encontradas fissuras. Até o momento, a laje de piso reforçada com fibra de carbono está em uso normal há mais de um ano, e observa-se que a deflexão e as fissuras não são anormalidades, o que prova que as medidas de armadura são confiáveis.
