Construção parede reforço
Placa reforçada fibra do polímero do carbono (CFRP)

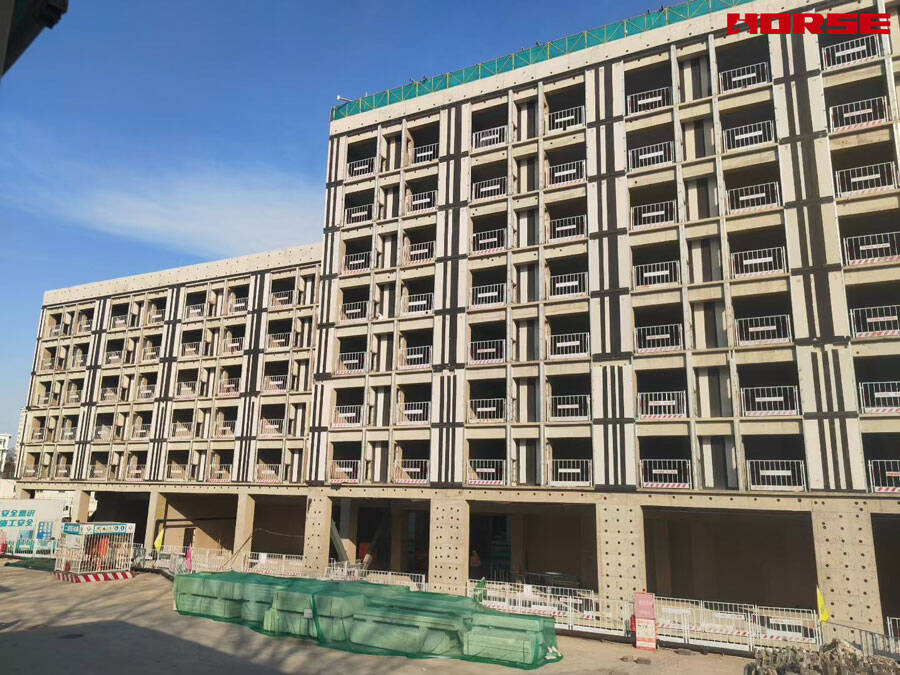

Placas de fibra de carbono são coladas verticalmente e horizontalmente ao longo das paredes externas para aumentar a rigidez à flexão e cisalhamento da estrutura externa, restringir a deformação da estrutura e controlar a deriva entre andares dentro dos limites permitidos pelo código.
Resumo do Projeto
| Item | Detalhes |
|---|---|
| Tipo do Projeto | Complexo Multi-Building-Exterior Parede CFRP Placa Reforço |
| Contagem edifício | Edifícios (8-15 andares cada, de uso misto residencial/escritório) |
| Estrutura Tipo | RC Frame / Frame-Shear Wall Structure |
| Método do reforço | Placas CFRP pultrudadas ligadas externamente |
| Normas aplicáveis | ACI 440.2R-17, ACI 318-19, ASTM D7565, ACI 503R-18 |
Emissão
Durante a revisão do projeto estrutural, a análise lateral da rigidez sob combinações da carga do vento mostrou que diversas paredes exteriores do cisalhamento exibiram a rigidez insuficiente encontrar limites do desvio do serviceability. A deflexão lateral sob cargas de vento excedeu limiares aceitáveis para o conforto do ocupante e a integridade do elemento não estrutural.
Âmbito do Reforço
Placas CFRP horizontais (50mm × 1,4mm) ao longo de cada linha de laje, criando faixas horizontais contínuas em todos os níveis do piso para aprimoramento de cisalhamento no plano

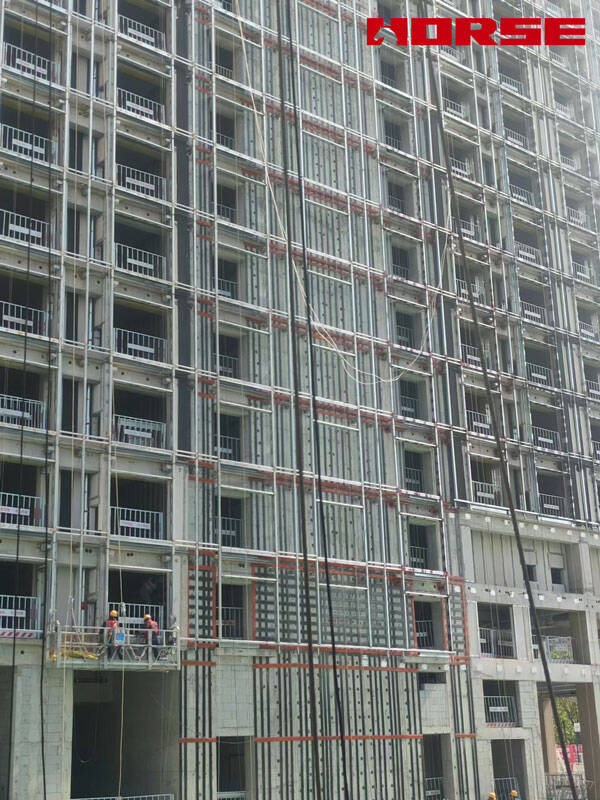

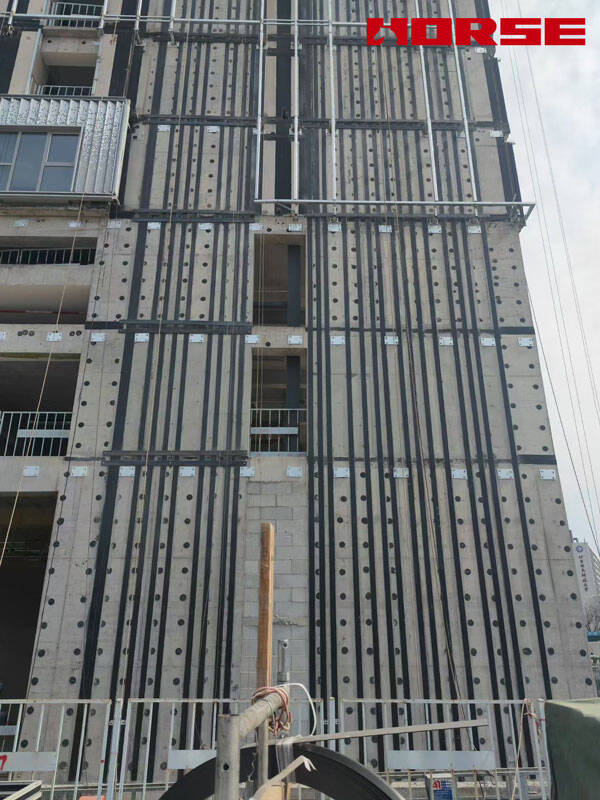

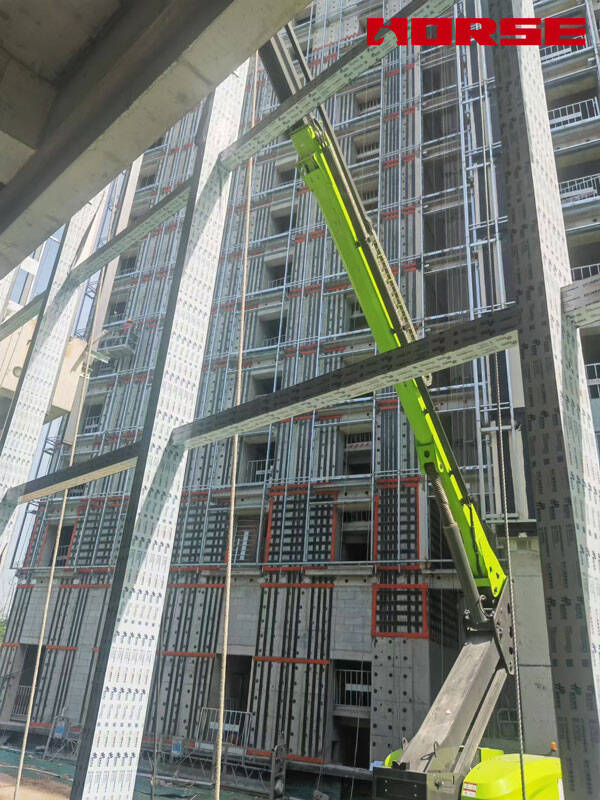

Placas CFRP verticais (50mm × 1,4mm) a toda a altura das paredes exteriores, contínuas em vários pisos, alinhadas com as posições de contorno coluna/parede
| Parâmetro | Especificação |
|---|---|
| Tipo do produto | Placa Pultrudida unidirecional CFRP, pré-curada |
| Espessura | 1,4 milímetros |
| Largura | 50 milímetros |
| Resistência à tração | ≥ 2.800 MPa |
| Módulo elástico | GPa ≥ 165 |
| Alongamento na ruptura | ≥ 1,7% |
| Tipo fibra | Fibra De Carbono T700 |

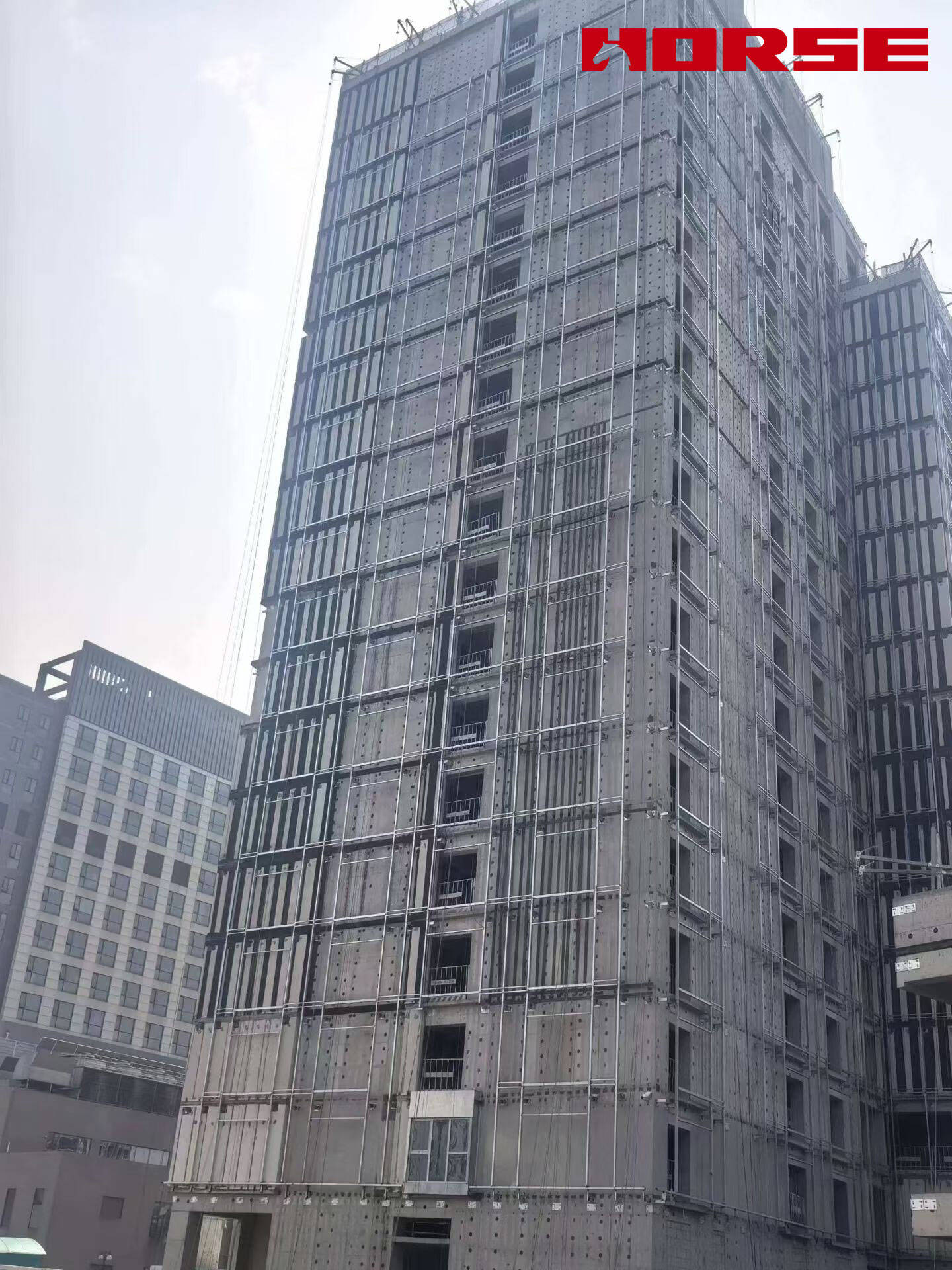

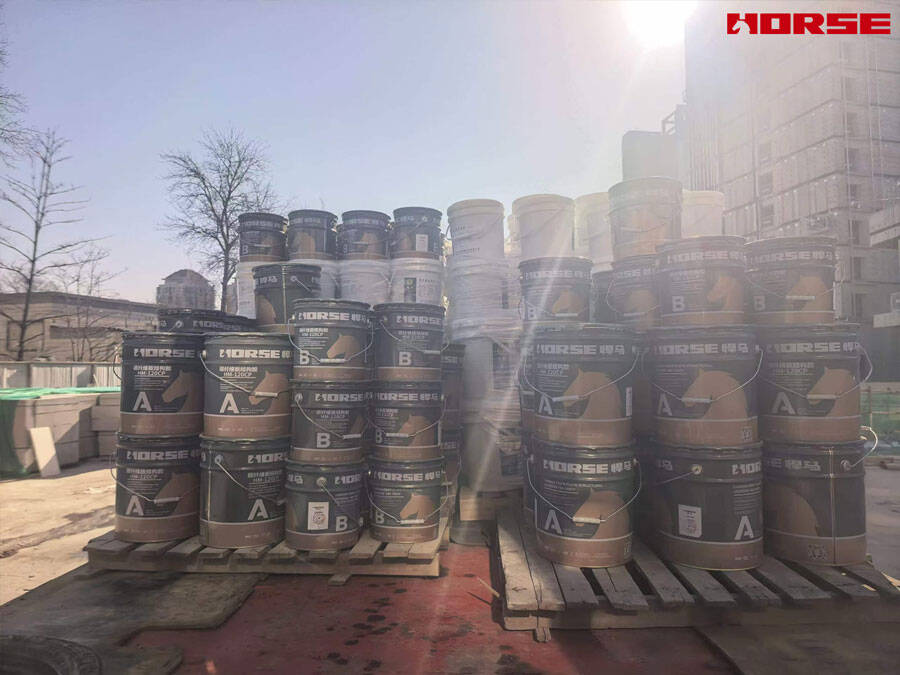

| Adesivo | Pasta epóxi estrutural de dois componentes |
| Resistência adesiva cisalhamento | ≥ 15 MPa (aço-à-aço, cura de 7 dias) |
| Placa âncora | Placa de aço inoxidável, 60mm × 60mm × 4mm, com parafuso mecânico |
Vantagens da solução CFRP Plate
1. Impacto mínimo no cronograma construção
Ligação da placa CFRP concluída em paralelo com outros trabalhos de acabamento (ajuste interior, instalação de fachada)
Nenhuma cofragem, nenhum derramamento concreto adicional, nenhuma cura prolongada espera tempo
A instalação exterior da fachada podia prosseguir imediatamente após a cura adesiva (7 dias)
2. Peso adicionado insignificante
A placa CFRP de 1,4mm pesa aproximadamente 1,2 kg/m²-em comparação com ~ 200 kg/m² para revestimento de concreto equivalente
Nenhuma carga adicional da fundação, nenhuma necessidade de verificar a capacidade existente da fundação
3. Preserva o projeto arquitetônico
Perfil ultrafino (placa de fixação adesiva de 3mm de 1,4mm) não afeta aberturas de janelas, alinhamento de fachadas ou alturas do chão ao chão
Tiras verticais CFRP alinhadas com a grade da coluna do edifício, criando linhas arquitetônicas limpas escondidas facilmente atrás dos sistemas do revestimento
Impacto visual mínimo-nenhuma mudança à silhueta do edifício ou à área do assoalho
4. Propriedades materiais superiores
Resistência à tração ≥ 2.800 MPa-aproximadamente 8 × mais altamente do que o reforço do aço da categoria 500
Não corrosivo, imune ao ataque de cloreto e carbonatação
Vida útil do projeto: 50 anos em condições exteriores protegidas
5. Fiabilidade sistemática do ancoradouro
A ancoragem mecânica assegura a transferência da carga em cada ponto
Impede debonding progressiva mesmo se as zonas bond individuais são comprometidas
Sistema de ancoragem redundante fornece múltiplos caminhos por ACI 440.2R-17
Placas de fibra de carbono são coladas verticalmente e horizontalmente ao longo das paredes externas para aumentar a rigidez à flexão e cisalhamento da estrutura externa, restringir a deformação da estrutura e controlar a deriva entre andares dentro dos limites permitidos pelo código.
