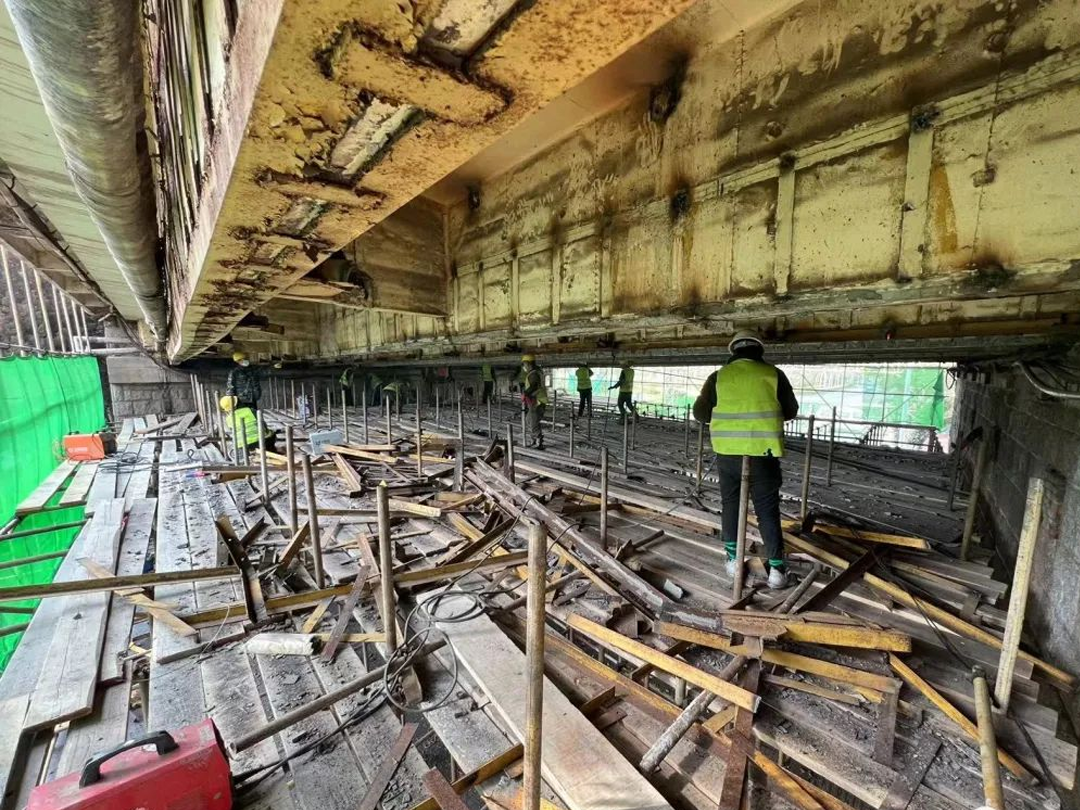

Let 's dar uma olhada em nosso recente reforço de ponte e processo de construção de placa de carbono protendido.

1. Posicionamento e definição

Detecte com precisão a localização do molde no campo de acordo com o desenho, e use a fonte de tinta para ejetar a linha. Recomenda-se que se retire primeiro a linha central da viga e, em seguida, meça a posição do molde a partir do centro do cais, levando-se em conta a quantidade de alongamento.

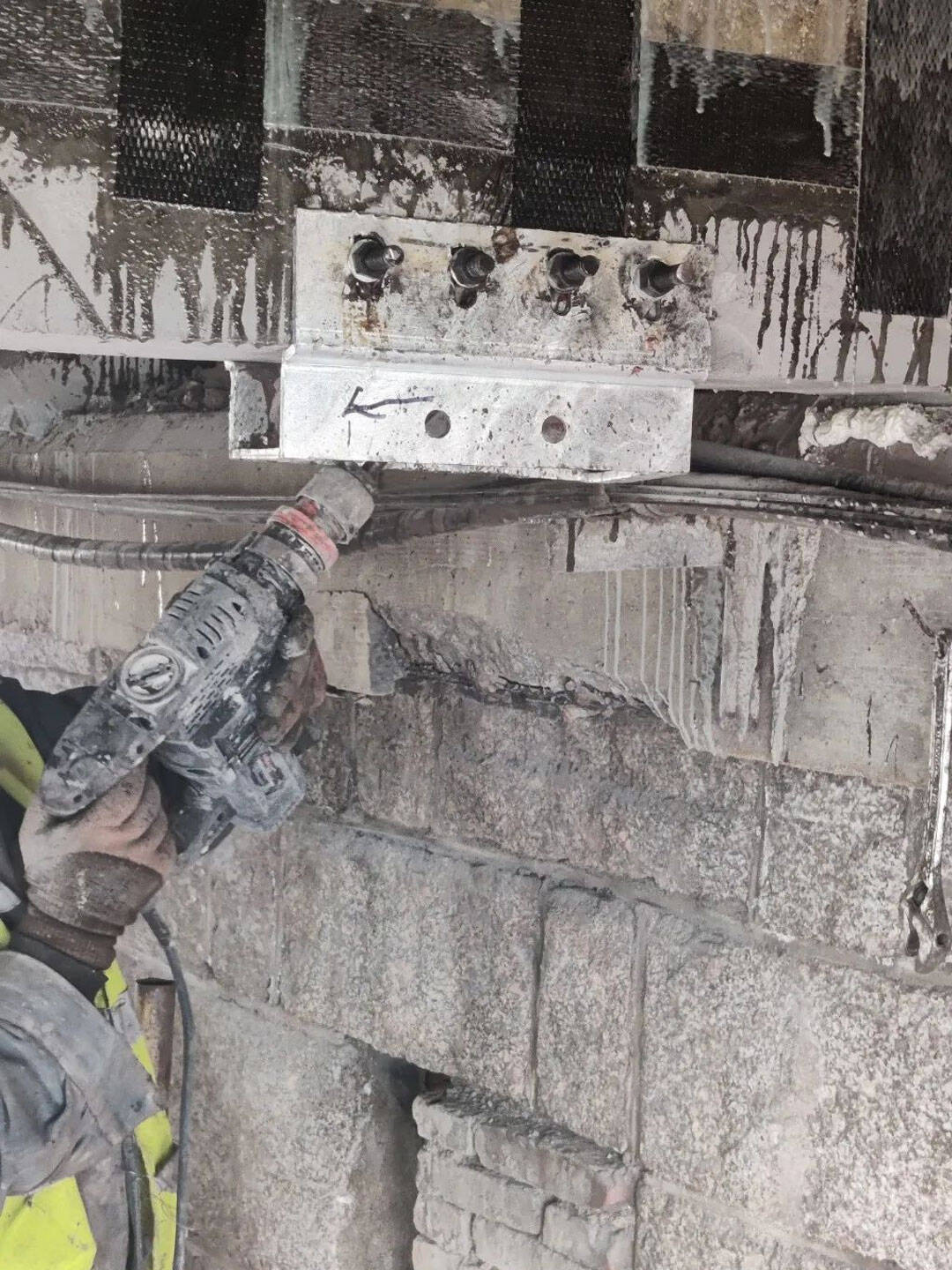

2.Perfuração

Quando houver um conflito entre o furo perfurado e a barra de aço, ajuste a posição do orifício adequadamente. Ao perfurar, deve ser vertical ao corpo do feixe, e a profundidade do furo perfurado não deve ser inferior a 250px, que é determinado de acordo com a espessura do fundo da placa.

3.Antenas de plantação

Para o plantio de parafusos de alta resistência, recomenda-se que o grau de parafuso seja superior a 10. 9.A cola de plantio deve ser totalmente enrolada em torno dos parafusos, e depois girar no sentido horário e colocá-los nos buracos. Não perturbe durante a cura, e apenas aperte parafusos de âncora após a cura.

4.Entalhando

A profundidade é de 2~75px, e o comprimento é ligeiramente mais longo do que o quadro limite da extremidade fixa e a extremidade de tensão em 10~500px. Depois de abrir o sulco, reparar a superfície interna para torná-lo suave.

5. Reparação

Após o sulco ser feito, repará-lo com material de fixação rápida, e poli-lo para garantir que a superfície é plana, de modo a garantir uma instalação mais suave da âncora.

6. Instalar o quadro- limite

Instale o quadro limite {extremidades fixas e tensionadas}, blocos de âncora, parafusos de alta resistência e porcas.4, acima do nível 8.

7. Instalar o bloco de âncora

Recomenda-se que a resistência do parafuso no lado do bloco de fixação na extremidade fixa seja de grau 12.9 ou acima, os furos em forma de cunha em ambas as extremidades do bloco de âncora estão todos voltados para dentro, e o parafuso de alta resistência é recomendado para usar grau 10.9 ou acima.

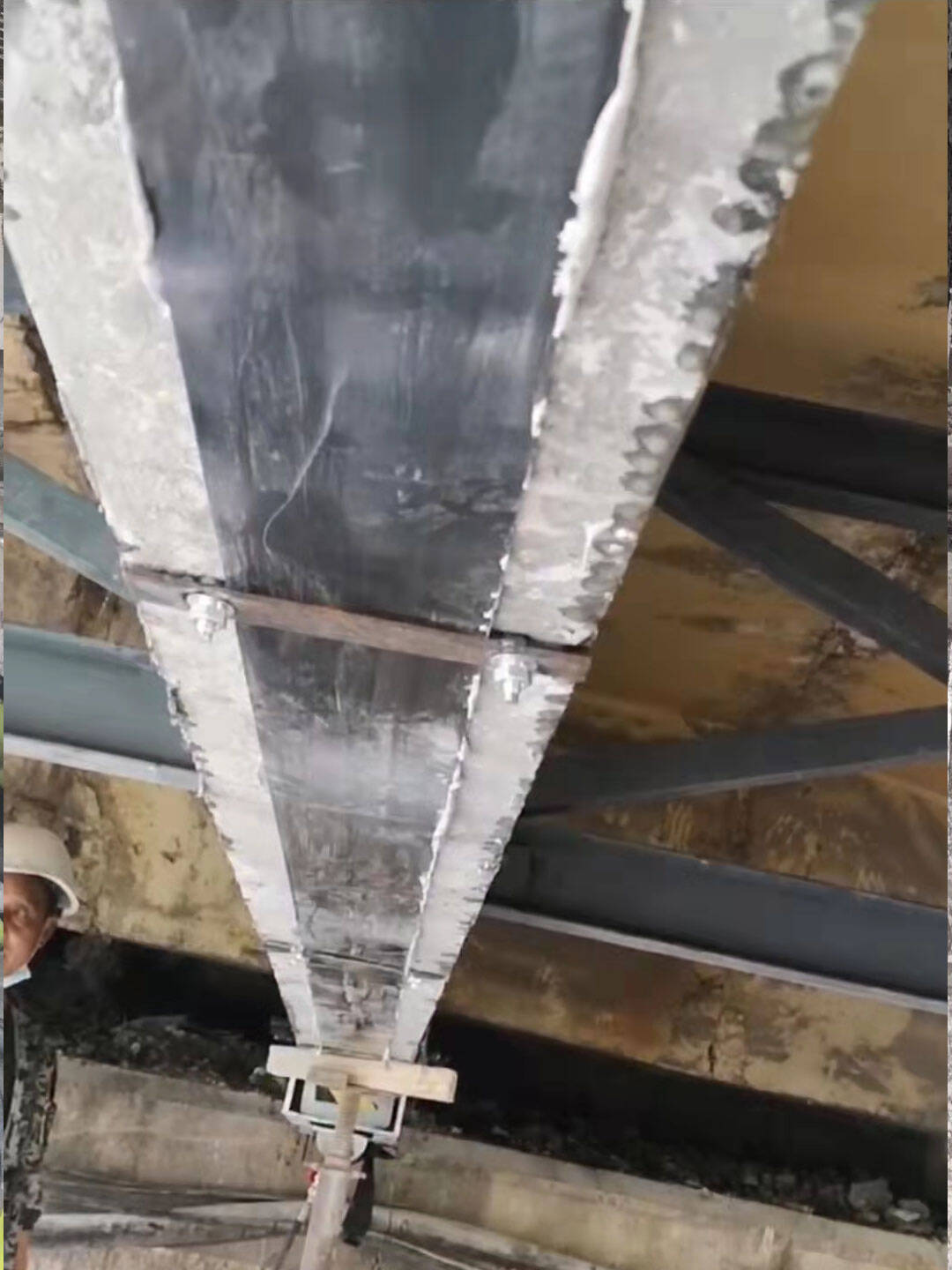

8. Instale a placa de fibra de carbono

O comprimento de corte da placa deve ser superior a 5~250px em cada extremidade, e o bloco de âncora da extremidade de tensão deve ser colocado na extremidade dianteira do quadro limite.

9. Instalar o valete

Ajuste o macaco pendurado, instale a rolha na frente do macaco, 4 porcas, e ajuste o macaco até que o macaco esteja apertado.A linha central do valete está alinhada com a linha central da haste de gravata.

10. Revestimento de cola de placa de fibra de carbono

Use uma espátula para cobrir um lado para garantir a aplicação uniforme.

11. Tensão pré- tensa

Tensão passo a passo, tensão inferior em intervalos de 3 a 5 minutos, e fixar a unidade de tensão com parafusos, apertar as porcas simétricamente, segurar a carga por 5 minutos, descarregar e remover o macaco.

12. Pressurização de chapas de fibra de carbono

Instale uma peça de pressão (fixada com parafusos de expansão) a cada 2 metros. Segurança e precauções em matéria de construção
