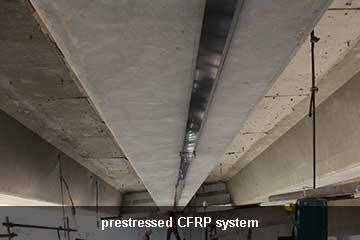

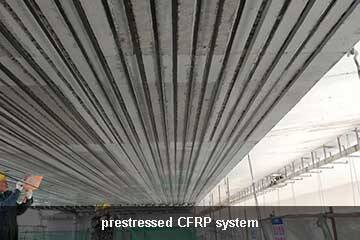

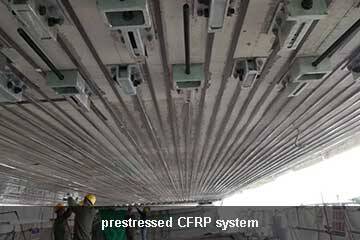

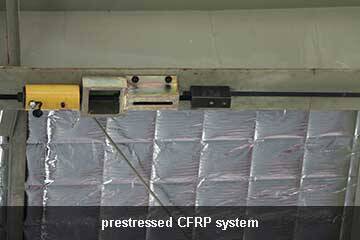

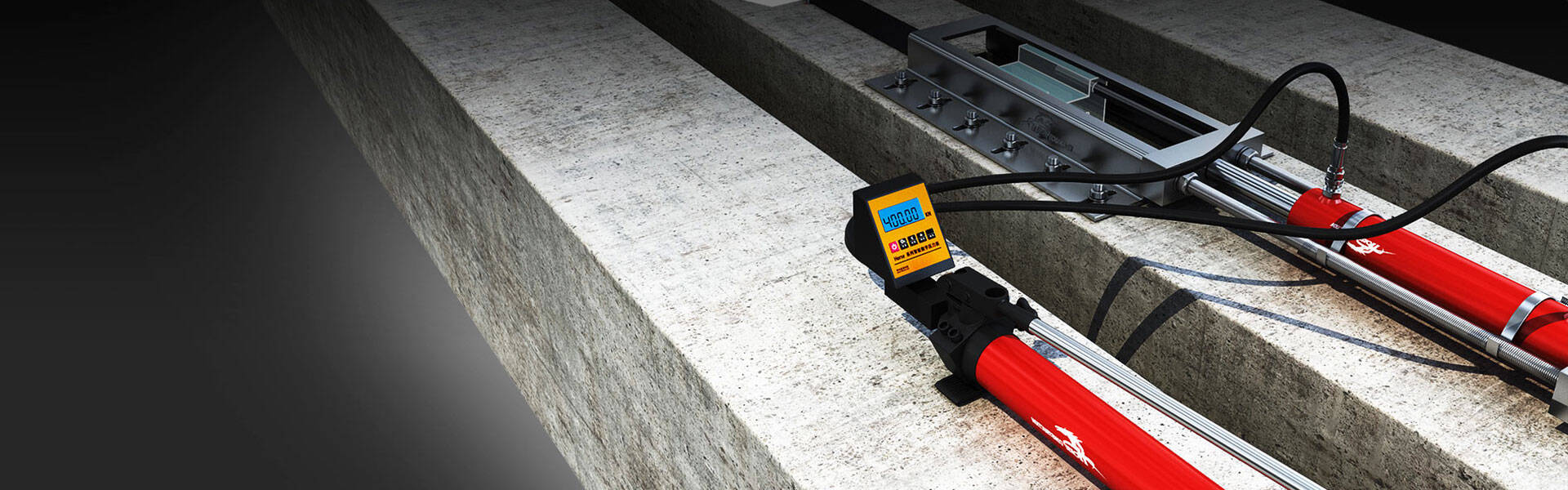

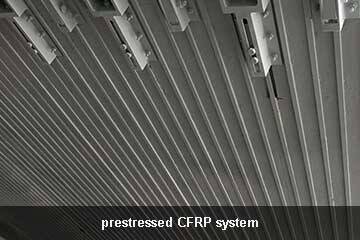

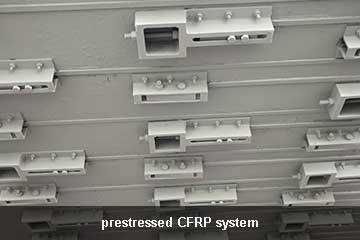

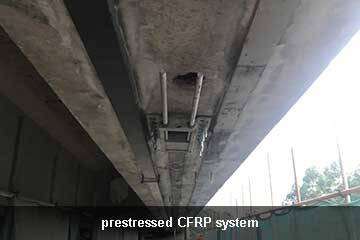

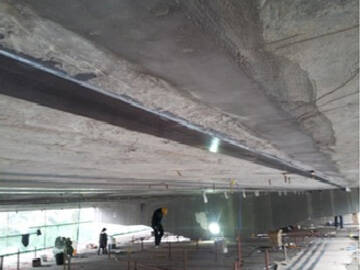

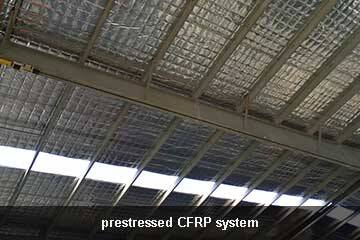

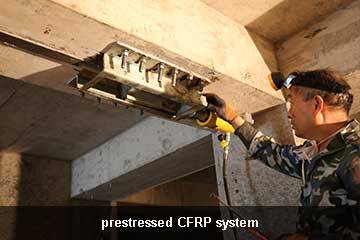

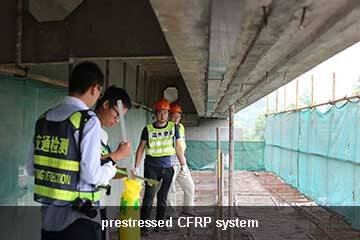

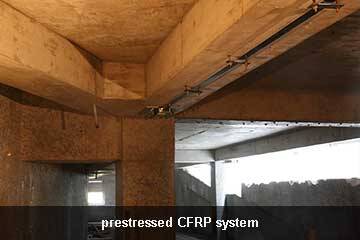

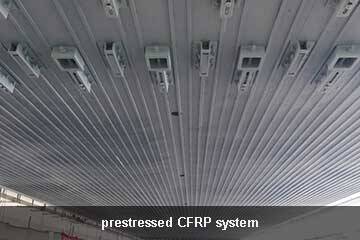

O sistema de laminado CFRP protendido Horse (sistema CFRP pós-tensionado) inclui dispositivos de ancoragem e laminado de fibra de carbono especialmente projetados para pontes, edifícios e reforço de estruturas de aço.
O sistema de laminado de fibra de carbono protendido Horse combina as vantagens do reforço de laminado de fibra de carbono ligado com a protensão convencional.

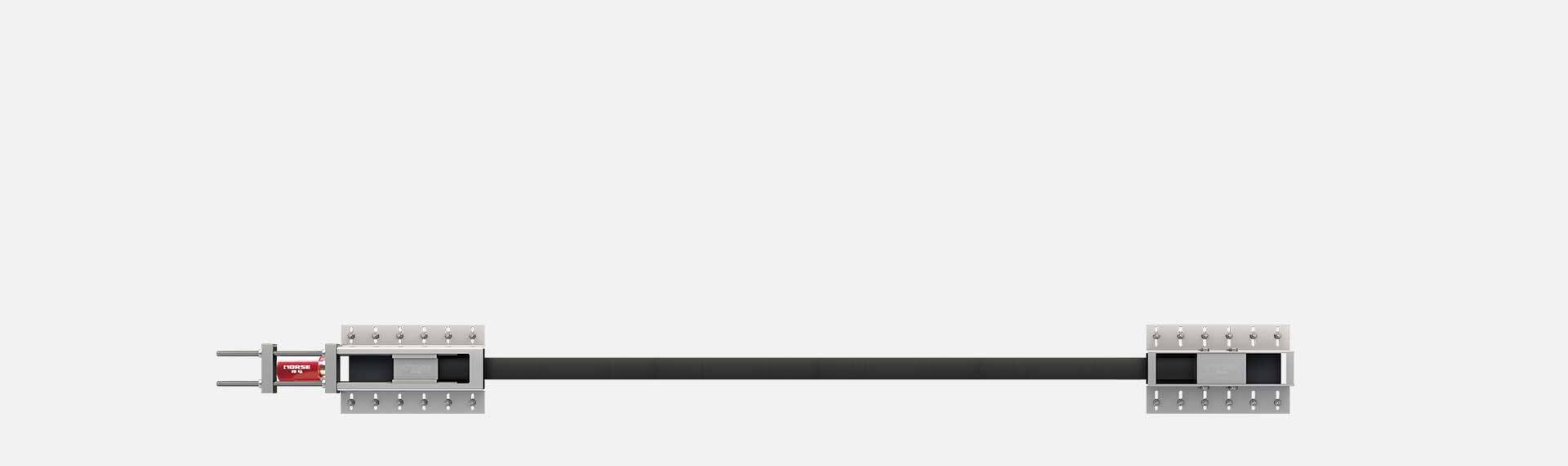

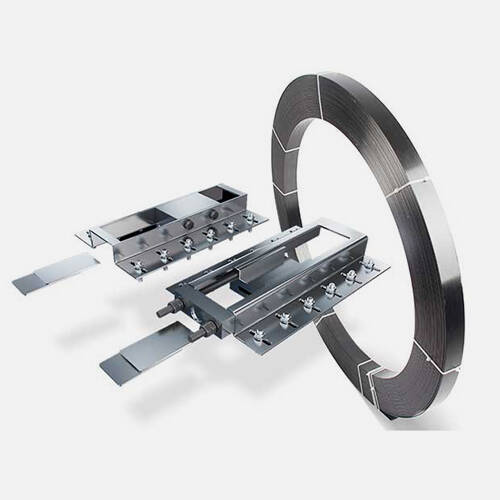

• O sistema laminado CFRP pré-tensionado HM é composto de laminados de fibra de carbono e dispositivo de ancoragem.
• O sistema laminado CFRP pré-tensionado HM é composto de laminados de fibra de carbono e dispositivo de ancoragem.
• seguro e confiável
• seguro e confiável
• Reforço ativo, sem manchas
• Reforço ativo, sem manchas

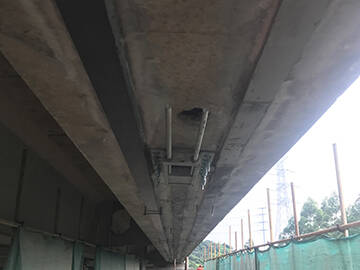

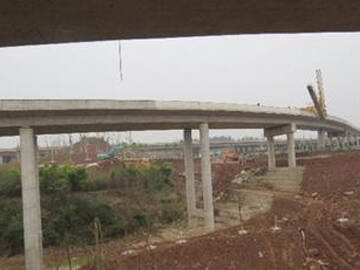

•melhora a capacidade de suporte da estrutura da ponte, tem vantagens incomparáveis em lajes de vigas de grande vão de reforço de flexão.
•melhora a capacidade de suporte da estrutura da ponte, tem vantagens incomparáveis em lajes de vigas de grande vão de reforço de flexão.
o aumento do estresse pode remover ou retardar a histerese do estresse das estruturas adicionadas, faça a estrutura adicionada trabalhar junto com a estrutura original, para obter um resultado mais eficiente
o aumento do estresse pode remover ou retardar a histerese do estresse das estruturas adicionadas, faça a estrutura adicionada trabalhar junto com a estrutura original, para obter um resultado mais eficiente
the hogging moment from prestess can offset some initial load influences, increase the load in working term, make the existing crack reducing or even closed completely, meanwhile limited the new cracks appearing.
the hogging moment from prestess can offset some initial load influences, increase the load in working term, make the existing crack reducing or even closed completely, meanwhile limited the new cracks appearing.
por meio da alta pressão do concreto e da alta resistência da fibra de carbono para aumentar a resistência à tração e retardar as rachaduras das estruturas existentes para aumentar
por meio da alta pressão do concreto e da alta resistência da fibra de carbono para aumentar a resistência à tração e retardar as rachaduras das estruturas existentes para aumentar

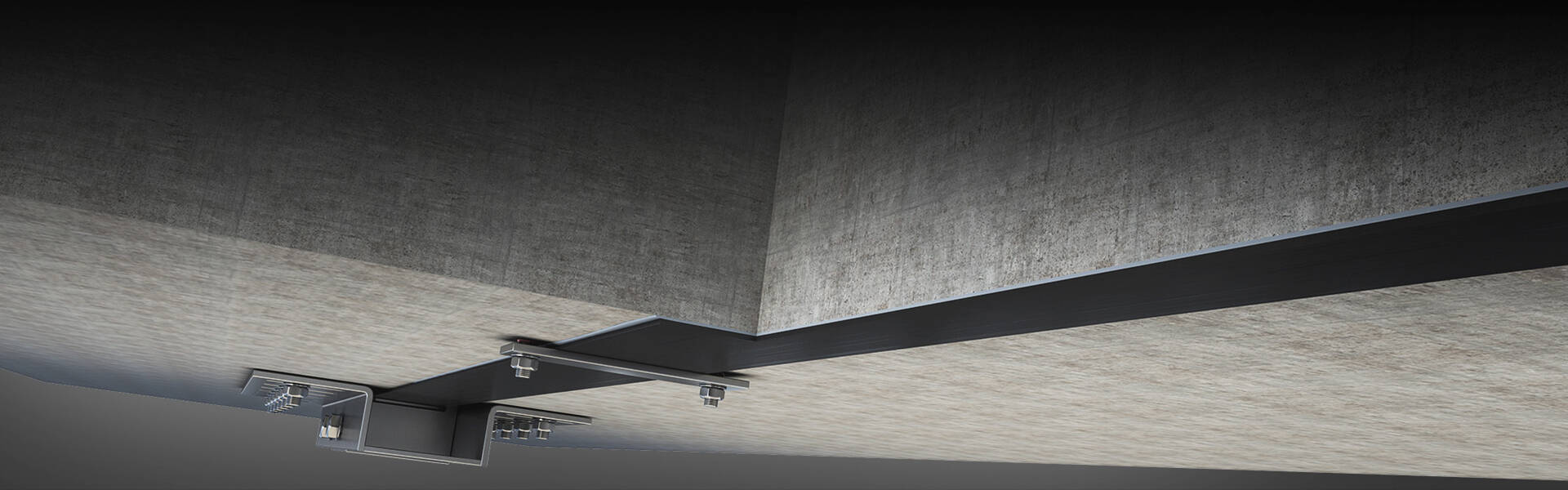

permita que o laminado CFRP esteja em estado de tensão ao aderir a substratos. sem flexão ou curva entre o membro de ligação e a direção de tração, portanto, sem tensão de descascamento causada. parafuso de alta resistência garante a fixação rápida, que pode ser duplamente segura para evitar danos causados por descascamento e ligação.
permita que o laminado CFRP esteja em estado de tensão ao aderir a substratos. sem flexão ou curva entre o membro de ligação e a direção de tração, portanto, sem tensão de descascamento causada. parafuso de alta resistência garante a fixação rápida, que pode ser duplamente segura para evitar danos causados por descascamento e ligação.
baixa tensão de cisalhamento, como menor aumento de tensão e tensão do membro de pré-tensão do que aquele sem membro de pré-tensão, menos cisalhamento no epóxi do que nos membros sem pré-tensão, baixa possibilidade de resistência de ligação.
baixa tensão de cisalhamento, como menor aumento de tensão e tensão do membro de pré-tensão do que aquele sem membro de pré-tensão, menos cisalhamento no epóxi do que nos membros sem pré-tensão, baixa possibilidade de resistência de ligação.
autobloqueio mecânico completo, evita falhas devido ao envelhecimento do epóxi, resolve o problema de baixo cisalhamento do laminado CFRP, garante o sistema seguro e longa durabilidade.
autobloqueio mecânico completo, evita falhas devido ao envelhecimento do epóxi, resolve o problema de baixo cisalhamento do laminado CFRP, garante o sistema seguro e longa durabilidade.

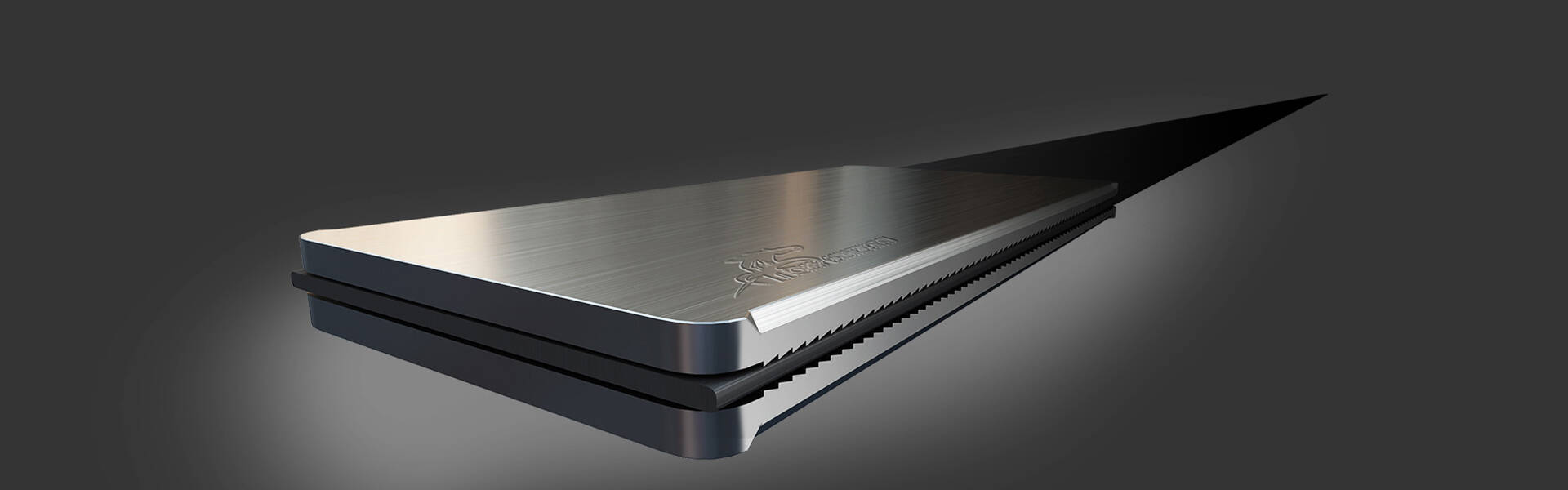

cone lógico torna forte resistência de pinçamento, ângulo de inclinação lógico, profundidade e comprimento da engrenagem, comprimento da laje, após centenas de testes, dureza adequada, atingiu danos mínimos no laminado CFRP.
cone lógico torna forte resistência de pinçamento, ângulo de inclinação lógico, profundidade e comprimento da engrenagem, comprimento da laje, após centenas de testes, dureza adequada, atingiu danos mínimos no laminado CFRP. O que é o sistema laminado de polímero reforçado com fibra de carbono (CFRP) HM Pre-stress?

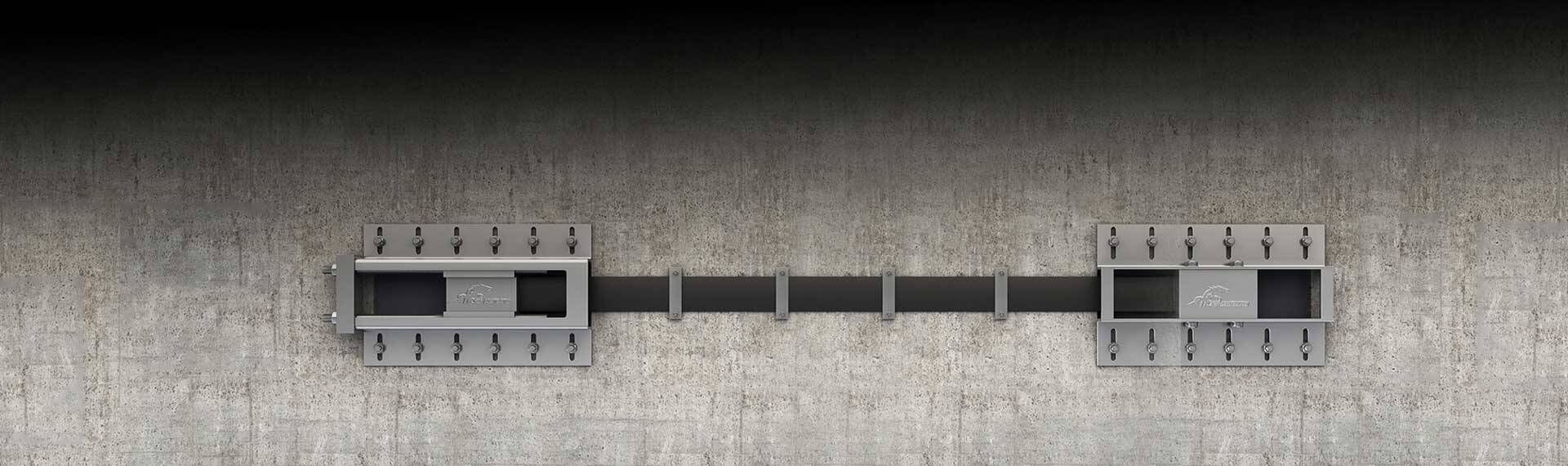

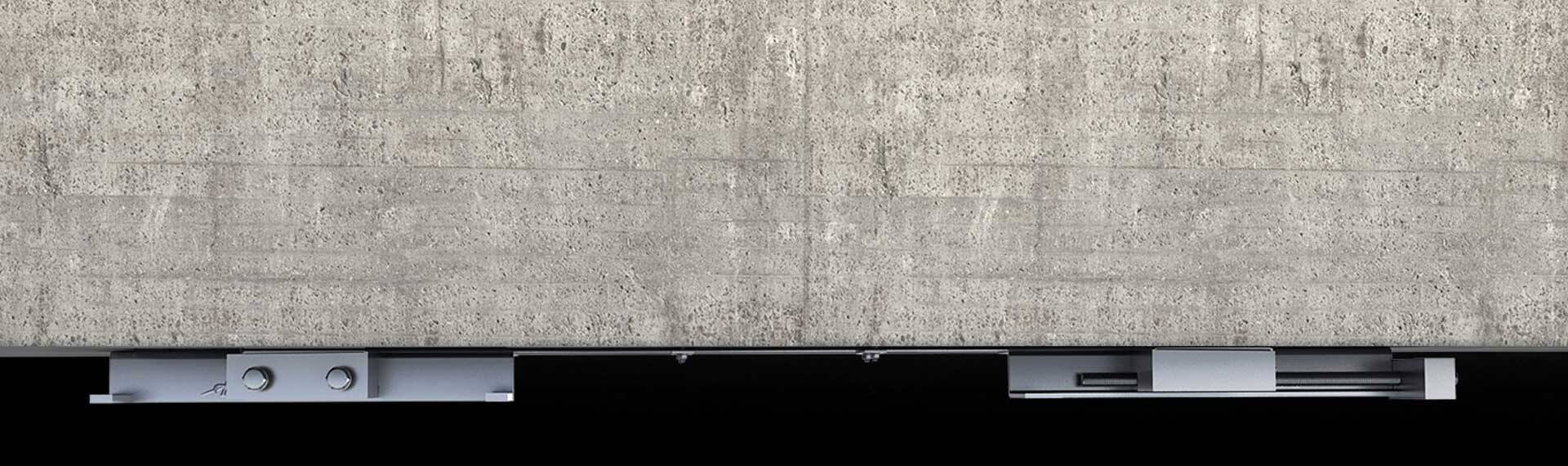

• através dos clipes, faça a tensão nos laminados de fibra de carbono, faça a ancoragem dos laminados ao concreto permanentemente, e isso adicionará a tensão ao concreto na direção da flexão.
• o aumento da tensão pode remover ou retardar a histerese da tensão das estruturas adicionadas, fazer a fissura existente reduzir ou até mesmo fechar completamente, de modo a obter um reforço real.
O que é o sistema laminado de polímero reforçado com fibra de carbono (CFRP) HM Pre-stress?
• através dos clipes, faça a tensão nos laminados de fibra de carbono, faça a ancoragem dos laminados ao concreto permanentemente, e isso adicionará a tensão ao concreto na direção da flexão.
• o aumento da tensão pode remover ou retardar a histerese da tensão das estruturas adicionadas, fazer a fissura existente reduzir ou até mesmo fechar completamente, de modo a obter um reforço real.
Características do sistema laminado CFRP pré-tensionado
• fácil de instalar
• bom econômico
• sistema de ancoragem patenteado confiável
• adequado para laje de viga de grande vão de reforço de flexão
• laminado de fibra de carbono correspondente, adesivo, dispositivos de ancoragem rígidos garantem a correspondência do sistema
Características do sistema laminado CFRP pré-tensionado
• fácil de instalar
• bom econômico
• sistema de ancoragem patenteado confiável
• adequado para laje de viga de grande vão de reforço de flexão
• laminado de fibra de carbono correspondente, adesivo, dispositivos de ancoragem rígidos garantem a correspondência do sistema • Reforço ativo, sem manchas
• Reduz as rachaduras do componente de forma eficaz e retarda o desenvolvimento de rachaduras
• Aumenta a resistência a rachaduras e a rigidez do componente, aumenta a capacidade de carga do componente
• Alcança totalmente a propriedade de alta resistência da fibra de carbono, tanto o componente novo quanto o original estão sob carga.
• Reforço ativo, sem manchas
• Reduz as rachaduras do componente de forma eficaz e retarda o desenvolvimento de rachaduras
• Aumenta a resistência a rachaduras e a rigidez do componente, aumenta a capacidade de carga do componente
• Alcança totalmente a propriedade de alta resistência da fibra de carbono, tanto o componente novo quanto o original estão sob carga.
Faixa de aplicação do sistema de laminado CFRP protendido
•reduz significativamente a deformação da estrutura e melhora a capacidade de suporte da estrutura, diminui a largura da fissura e
deformação de deflexão, e é adequado para lajes de vigas de grande vão de reforço de flexão.
•melhora a rigidez da estrutura e faz uso total do desempenho do material, economiza muitos materiais e custos de engenharia.
Faixa de aplicação do sistema de laminado CFRP protendido
•reduz significativamente a deformação da estrutura e melhora a capacidade de suporte da estrutura, diminui a largura da fissura e
deformação de deflexão, e é adequado para lajes de vigas de grande vão de reforço de flexão.
•melhora a rigidez da estrutura e faz uso total do desempenho do material, economiza muitos materiais e custos de engenharia. Aproveite ao máximo a alta resistência da fibra de carbono; faça novas estruturas e as antigas trabalharem juntas, mude o reforço passivo para reforço ativo.
Aproveite ao máximo a alta resistência da fibra de carbono; faça novas estruturas e as antigas trabalharem juntas, mude o reforço passivo para reforço ativo.

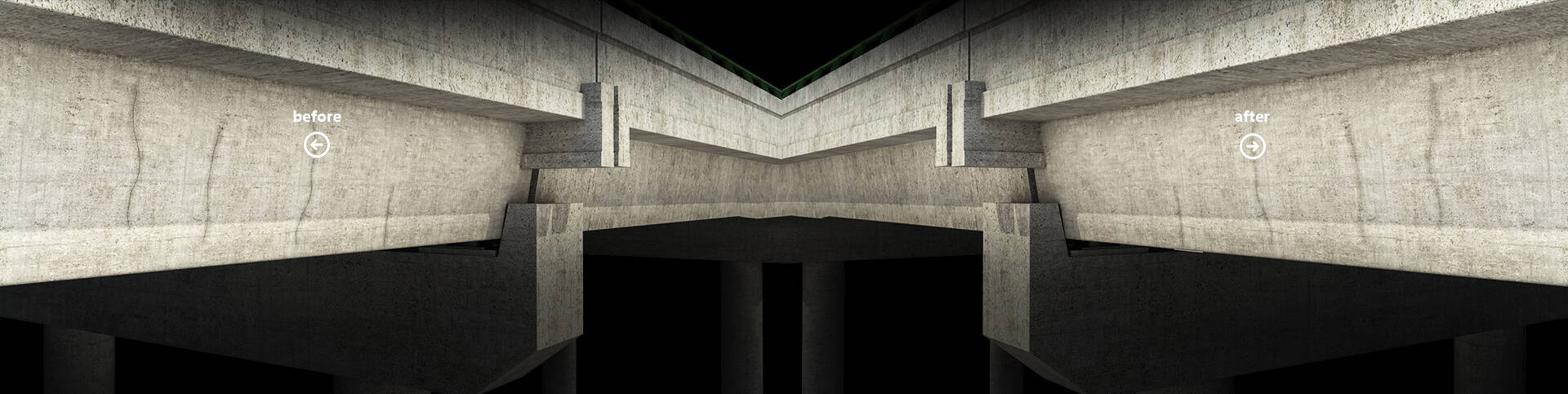

O laminado de fibra de carbono protendido reduz ou até mesmo remove as rachaduras das estruturas existentes para resolver os problemas de rachaduras fundamentalmente.
O laminado de fibra de carbono protendido reduz ou até mesmo remove as rachaduras das estruturas existentes para resolver os problemas de rachaduras fundamentalmente.
O laminado CFRP protendido não apenas melhora a rigidez das estruturas e o desempenho anti-rachaduras, mas também melhora a capacidade de suporte além da sua imaginação.
O laminado CFRP protendido não apenas melhora a rigidez das estruturas e o desempenho anti-rachaduras, mas também melhora a capacidade de suporte além da sua imaginação.
Alta tensão, sem danos por descascamento, obtenha alto desempenho do laminado CFRP
Alta tensão, sem danos por descascamento, obtenha alto desempenho do laminado CFRP
Nenhum dano de ligação entre o substrato e o laminado de fibra de carbono
Nenhum dano de ligação entre o substrato e o laminado de fibra de carbono
Nenhum efeito no envelhecimento da cola, excelente sistema seguro e durável
Nenhum efeito no envelhecimento da cola, excelente sistema seguro e durável
Alto poder de pinçamento, baixo dano no laminado CFRP
Alto poder de pinçamento, baixo dano no laminado CFRP
Fibra de carbono unidirecional HM-20
Laminado de fibra de carbono unidirecional HM-1.2T
Adesivo laminado de fibra de carbono HM-120CP
Tecido de fibra de carbono unidirecional HM-30
Mantas de fibra de carbono unidirecionais HM-60
Malha de fibra de carbono HM-CFN
Sistema circular laminado de fibra de carbono pré-esforçado
Âncora de fibra de carbono HM
Jaquetas de estacas HM FRP
Sistema de laminado de fibra de carbono protendido
HM-3.0T carbon fiber laminate.pdf
HM-2.0T carbon fiber laminate.pdf
HM-1.2T carbon fiber laminate.pdf
HM-1.4T carbon fiber laminate.pdf
| Sistema de laminado de fibra de carbono protendido | |||
Placa de fibra de carbono pré-tensionada | HM-1.2T | Espessura | 1.2mm |
| Largura | 50mm/100mm | ||
| Comprimento | 100m/roll | ||
HM-1.4T | Espessura | 1.4mm | |
| Largura | 50mm/100mm | ||
| Comprimento | 100m/roll | ||
HM-2.0T | Espessura | 2.0mm | |
| Largura | 50mm/100mm | ||
| Comprimento | 100m/roll | ||
HM-3.0T | Espessura | 3.0mm | |
| Largura | 50mm/100mm | ||
| Comprimento | 100m/roll | ||

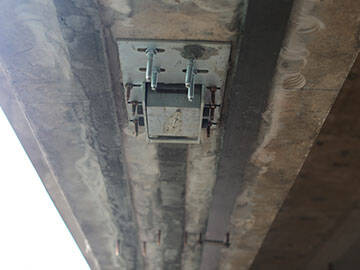

Ancoragem autobloqueante | HM-MJ100 | ||
| HM-MJ50 | |||
| HM-MJ20 | |||
| HM-MJ-G50 | |||

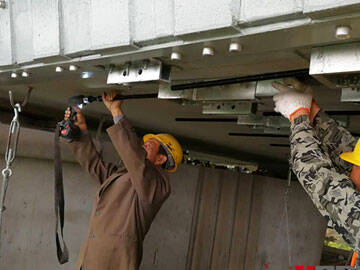

Processo de operação de laminado CFRP protendido
localização e pagamento
polimento
furação
ranhuramento
reparo e nivelamento
âncora de plantio
instalação de caixa delimitadora
instalação de bloco de ancoragem
fixação de laminado de fibra de carbono

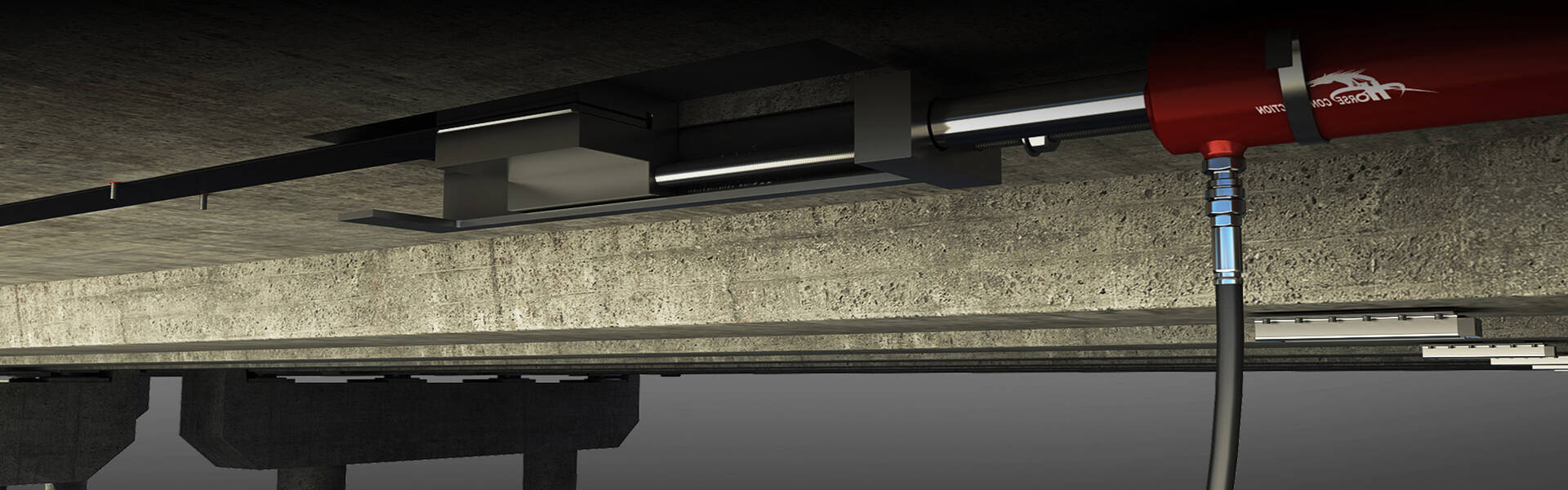

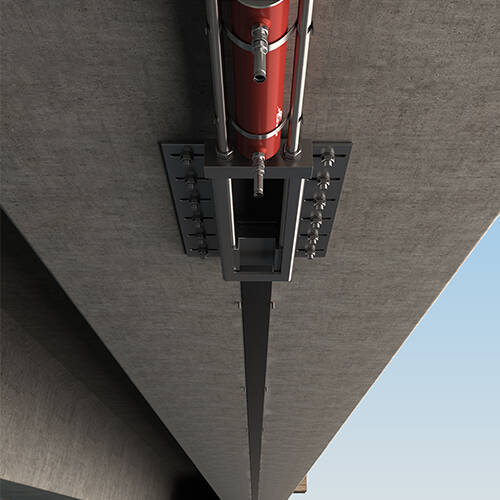

fixação de macaco e parafuso de ancoragem de alta resistência
pré-alongamento
aplicação de resina epóxi
pré-alongamento
remoção da haste de rosca
fixação de tablete
proteção do produto acabado
