A inspeção da ponte é um trabalho obrigatório antes da manutenção, reparo e reforço da ponte. É uma garantia confiável para determinar se o plano de manutenção e reforço é viável e correto. É também uma parte indispensável e importante da avaliação, manutenção, reparo e reforço da ponte.

De acordo com o escopo, profundidade, método e finalidade da inspeção, a inspeção da ponte é dividida principalmente em duas categorias: inspeção regular da ponte e inspeção da estrutura da ponte.

Inspeções frequentes ponte

Inspeções de pontes frequentes incluem inspeções diárias e inspeções periódicas, que são realizadas principalmente por departamentos de gerenciamento de pontes. Inspeções diárias ponte são geralmente realizadas uma vez por mês; inspeções periódicas ponte são realizadas aproximadamente uma vez a cada 3 a 5 anos.

Embora as inspeções regulares de pontes também usem ferramentas ou instrumentos simples para testes, elas são baseadas principalmente em inspeções visuais da aparência da ponte, e a avaliação dos resultados da inspeção é baseada principalmente em fenômenos de superfície e experiência.

Inspeção especial de pontes (inspeção estrutura ponte)

A inspeção especial de pontes é determinar com precisão a condição técnica das pontes com base na inspeção regular das pontes.

Normalmente, a inspeção especial de pontes é necessária nas quatro situações a seguir:

1) Quando a inspeção regular de pontes não pode determinar a causa de doenças da ponte e capacidade de carga;

2) Antes do reparo e do reforço principais projetos da ponte;

3) Após grandes desastres naturais, acidentes, veículos com sobrepeso passando pontes e outros eventos especiais;

4) Quando é necessário avaliar a condição real de trabalho das estruturas da ponte.

A inspeção especial das pontes (inspeção da estrutura da ponte) consiste geralmente em três porções: inspeção do dano da aparência da ponte, inspeção da estrutura e do material da ponte e teste da carga da ponte.

Ponte campo inspeção projetos

Ponte campo inspeção inclui ponte aparência defeito inspeção, ponte estrutura material inspeção e ponte carga teste.

01 Ponte aparência defeito inspeção

Nós temos uma compreensão preliminar e básica do dano da aparência da estrutura da ponte, e marcamos e classificamos o dano de acordo com a ponte, que fornece uma base para a etapa seguinte da inspeção material da estrutura da ponte.

02 Ponte estrutura material testes

Com base no acima exposto, mais testes de material de estrutura de ponte são realizados em pontes com sérios danos na aparência para entender profundamente o status de trabalho e potenciais efeitos adversos dos materiais de estrutura de ponte e prever tendências de desenvolvimento para fornecer uma base técnica para julgar a durabilidade e confiabilidade das pontes. Os pontos-chave do teste material da estrutura da ponte são como segue:

1) Teste concreto força

É realizado principalmente pelo método da repercussão ou pelo método ultrassônico-repercussão.

O valor do rebote da superfície concreta é detectado por um martelo do rebote, e a velocidade sadia no concreto é detectada por um instrumento ultrassônico. A resistência do concreto é calculada com base na correlação entre a resistência do concreto (R) e o valor de rebote e a velocidade de propagação das ondas ultrassônicas no concreto (V). Ao usar o método rebote, a influência da profundidade de carbonização deve ser considerada. A resistência do concreto é um indicador importante para a avaliação da estrutura.

2) Detecção corrosão do vergalhão

O índice da detecção inclui o potencial de corrosão da barra de aço, o índice concreto do íon do cloreto, a resistividade concreta e a profundidade concreta da carbonização.

A detecção de corrosão da barra de aço é avaliar exaustivamente o estado de corrosão da barra de aço em estruturas de ponte testando o ambiente das barras de aço (como teor de íons cloreto no concreto, resistividade do concreto e profundidade de carbonização etc.) e o potencial natural das próprias barras de aço.

3) aço barra distribuição e concreto cobrir espessura detecção

A detecção de materiais estruturais é usar vários instrumentos e equipamentos especiais para realizar amostragem no local e registrar os dados de detecção das barras de aço e materiais concretos da estrutura da ponte, e depois avaliá-los de acordo com os padrões de detecção e avaliação do material da estrutura da ponte e o status de trabalho dos materiais da estrutura da ponte, E, ao mesmo tempo, realizar uma análise preliminar das causas.

03 Ponte carga teste (dinâmico e estático carga teste)

Após a inspeção do defeito da aparência e a inspeção material estrutural da ponte, o teste da carga da ponte é realizado em pontes com dano sério e condição material estrutural deficiente de acordo com os resultados da inspeção.

O teste dinâmico da carga pode determinar os parâmetros característicos dinâmicos da estrutura da ponte e a resposta forçada da vibração sob a carga dinâmica, e determina o efeito dinâmico e as condições do uso da ponte sob a carga do veículo.

O teste da carga estática projeta condições diferentes da carga de acordo com o princípio equivalente de acordo com tipos diferentes da ponte e cargas diferentes do projeto. Ao carregar a ponte, o estado de deformação e tensão da seção mais desfavorável da ponte é detectado, de modo a inferir o estado de trabalho real e usar a capacidade de carga da estrutura da ponte sob carga.

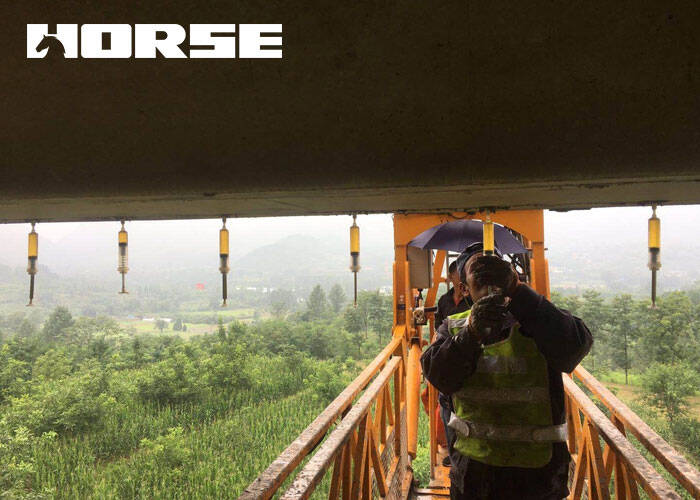

O método de teste de carga da ponte é instalar vários sensores na seção de controle principal da estrutura da ponte e registrar os dados de tensão e deformação da ponte através de instrumentos sob a carga especificada.

Conclusão e base da análise dos dados da inspeção da ponte

A conclusão da análise dos dados de inspeção inclui três aspectos:

01 Avaliação conclusão do estado do material da estrutura da ponte

Com base nos resultados dos testes dos materiais da estrutura da ponte, o status atual dos materiais da estrutura da ponte é analisado e uma avaliação clara é dada. O foco está na resistência do concreto, corrosão do aço e danos aparência ponte.

02 Avaliação conclusão da capacidade do rolamento da ponte

Através da inspeção e cálculo de pontes, a capacidade de suporte atual das pontes é avaliada e conclusões claras são dadas e classificadas.

03 Previsão e sugestões sobre o status do trabalho bridge

Através da análise dos resultados atuais da inspeção da ponte, o estado de trabalho futuro da ponte é previsto, a tendência possível do desenvolvimento é apontada, e as sugestões são fornecidas para a manutenção futura da ponte.
