A infraestrutura envelhecida das pontes em todo o mundo exige técnicas de fortalecimento inovadoras e eficientes para melhorar sua capacidade de carga e prolongar sua vida útil. Entre as soluções emergentes, o Sistema CFRP Pós-Tensão ganhou atenção significativa como um método de ponta para reforçar pontes de concreto. Esta tecnologia avançada combina a alta resistência à tração do CFRP com os benefícios da protensão, oferecendo uma alternativa leve, durável e resistente à corrosão ao reforço de aço tradicional.

Desafios no fortalecimento convencional ponte

Métodos tradicionais para reforçar pontes de concreto, como colagem externa ou revestimento de concreto, apresentam várias limitações:

A susceptibilidade à corrosão do aço leva a problemas de durabilidade a longo prazo.

O peso pesado aumenta a carga morta, exigindo suporte estrutural adicional.

A instalação trabalhosa resulta em tempo de construção prolongado e interrupções no tráfego.

Esses desafios impulsionaram o desenvolvimento de materiais compósitos avançados, como o CFRP, que oferecem propriedades mecânicas superiores e resistência à degradação ambiental.

O que é o Sistema CFRP Pós-Tensão?

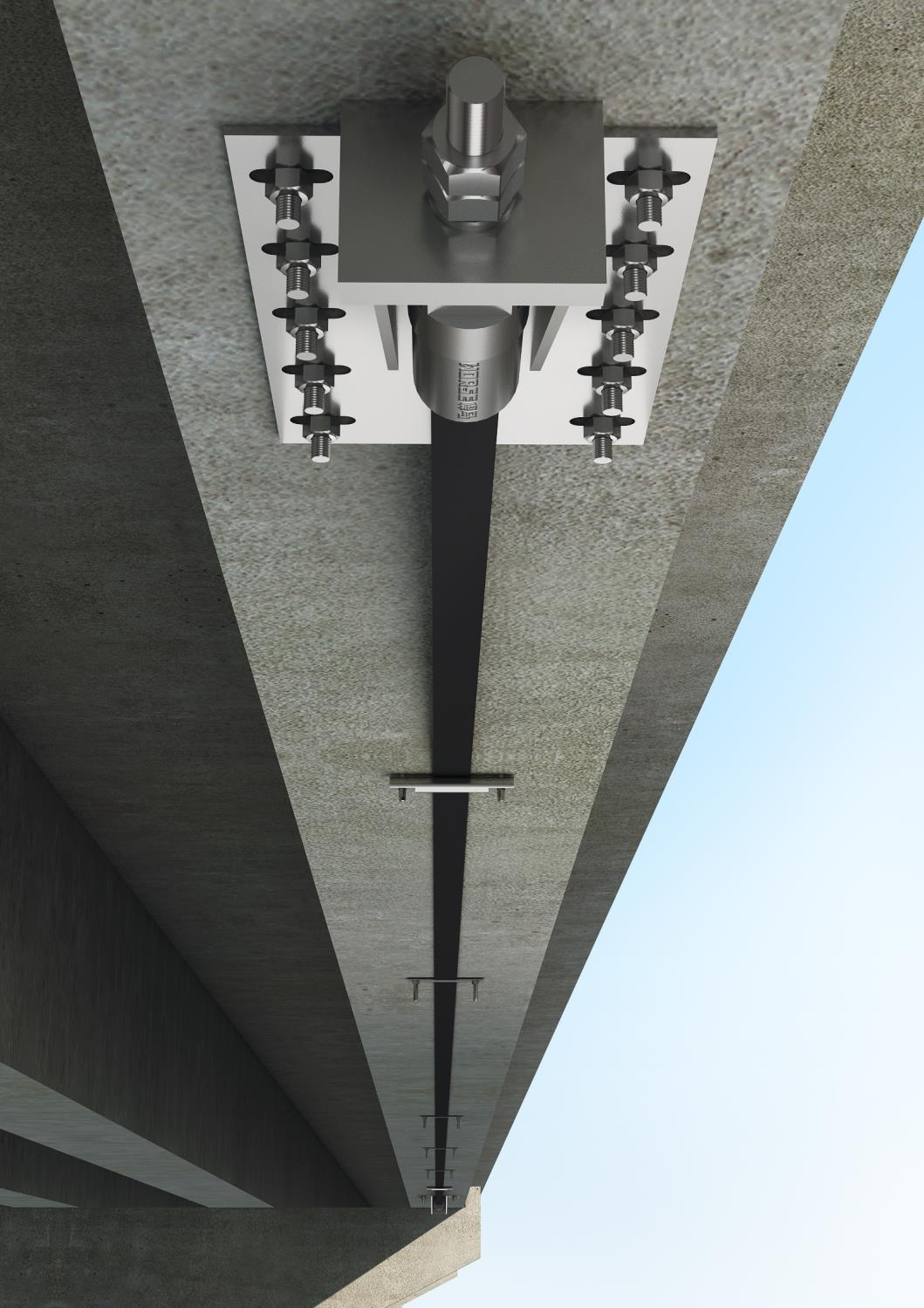

O Sistema Post Tension CFRP é uma técnica avançada de reforço estrutural onde placas de polímero reforçado com fibra de carbono de alta resistência (CFRP) são tensionadas (protendidas) e ligadas às zonas de tensão das vigas de ponte de concreto. Esse método aumenta a capacidade de carga da ponte introduzindo tensões de compressão que neutralizam as tensões de tração, reduzindo assim a formação de fissuras e melhorando o desempenho estrutural.

Componentes chave:

Placas CFRP:

Tiras de fibra de carbono leves e de alta resistência (tipicamente 1,2-1,4mm de espessura).

Composição material: Fibras de carbono de alta resistência embutidas em resina epóxi

Resistência à tração: MPa ≥ 2800 (comparado ao MPa 400-500 para o reforço de aço típico)

Módulo elástico: ≥ 165 GPa

Opções de espessura: espessuras padrão de 1.2mm, 1.4mm e 2.0mm

Opções de largura: larguras padrão de 50mm, 100mm e 150mm

Densidade: 1,6g/cm³ (aproximadamente 1/5 do peso de chapas de aço equivalentes)

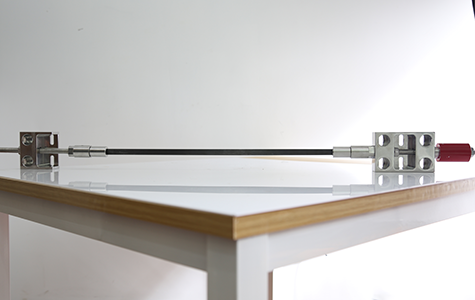

Prestressing âncoras:

Sistemas mecânicos ou adesivos que aplicam e mantêm a tensão.

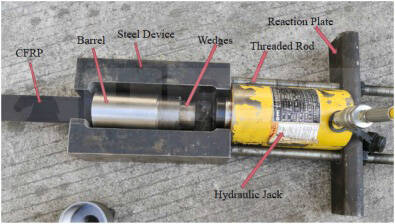

Âncoras de tensão: Macacos hidráulicos capazes de aplicar até 600 kN de força de protensão

Âncoras permanentes: componentes resistentes à corrosão do aço liga com capacidade de carga combinando força CFRP

Load Transfer Elements: Dispositivos de fixação especialmente projetados para garantir distribuição uniforme do estresse

Adesivo estrutural:

Resina epóxi de alto desempenho para colagem de CFRP ao concreto.

Adesivo epóxi de dois componentes com estas propriedades principais:

Resistência à tração: MPa ≥ 30

Força do cisalhamento: MPa ≥ 18

Alongamento na ruptura: ≥ 1.5%

Temperatura operacional: -40 °C a + 80 °C

Por que esse método é superior às técnicas tradicionais?

Limitações dos métodos convencionais de fortalecimento

Vantagens do sistema pós-tensão CFRP Plate

Maior resistência e rigidez-CFRP tem uma resistência à tração 5-10 vezes maior do que o aço em uma fração do peso.
Resistência à corrosão-Ao contrário do aço, o CFRP não enferruja, reduzindo os custos de manutenção a longo prazo.
Adição de peso mínimo-não aumenta significativamente a carga morta da ponte.
Efeito Prestressing-neutraliza ativamente tensões tensas, atrasando a formação do crack.

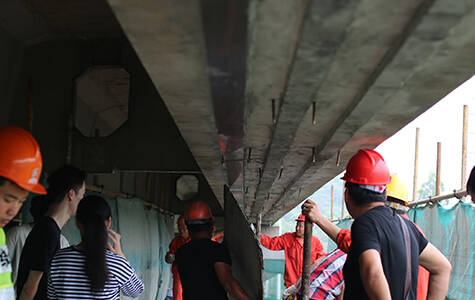

Instalação rápida-Pode ser aplicada com interrupção mínima do tráfego.
Longa vida útil-CFRP tem excelente resistência à fadiga, garantindo durabilidade sob cargas cíclicas.

Desempenho Vantagens e Benefícios Técnicos

Métricas do desempenho estrutural

Características Durabilidade a Longo Prazo

Resistência à corrosão: Zero corrosão perda sobre 100 + ano vida útil

Comportamento do rastejar: <0.5% tensão sob carga sustentada após 50 anos

Resistência ambiental: o revestimento Uv-estável mantém 95% força após 30 anos exposição

Desempenho do fogo: avaliação do fogo de 2 horas com opção intumescente do revestimento

Desenvolvimentos Futuros e Direções Pesquisa

Laminados Smart CFRP: Integração de sensores de fibra óptica para monitoramento estrutural em tempo real

Instalação Automatizada: Sistemas de aplicação robóticos para maior precisão e velocidade
