Durante o serviço de longo prazo de pontes de concreto armado e protendido, elementos estruturais flexurais-como vigas principais, vigas em T e vigas de caixa pequenas-são suscetíveis a várias patologias estruturais. Estes incluem rachaduras, degradação por rigidez, acúmulo de deflexão residual, corrosão por reforço e declínio na capacidade de carga, todos resultantes dos efeitos acoplados de cargas veiculares alternadas, ciclos de temperatura e umidade, ciclos de congelamento e descongelamento, carbonatação e entrada de íons cloreto.

Reforço usandoPlacas de polímero reforçado com fibra de carbono (CFRP)Representa uma técnica de fortalecimento nova, minimamente invasiva, altamente eficiente e durável. Ele permite a correção de defeitos estruturais e o aprimoramento de reservas de segurança de suporte de carga sem alterar o sistema estrutural original da ponte.

Propriedades materiais e mecanismo estrutural do reforço de placas da fibra do carbono

As placas de fibra de carbono são fabricadas moldando e curando filamentos contínuos de fibra de carbono com resina epóxi modificada. Comparado à tela da fibra do carbono, oferecem vantagens distintas tais como a continuidade da fibra, a distribuição uniforme do esforço, o módulo elástico estável, e a resistência superior ao peeling. Consequentemente, eles servem como um material especializado e de alto desempenho projetado especificamente para o fortalecimento flexural de pontes. As placas de fibra de carbono comumente utilizadas na engenharia de reforço de pontes normalmente possuem uma resistência à tração de ≥ 2800 MPa e um módulo elástico de ≥ 165 GPa; Além disso, com uma densidade de apenas um quarto da do aço, elas são caracterizadas por resistência excepcional, resistência à fadiga, resistência à corrosão, e uma ausência de deformação plástica.

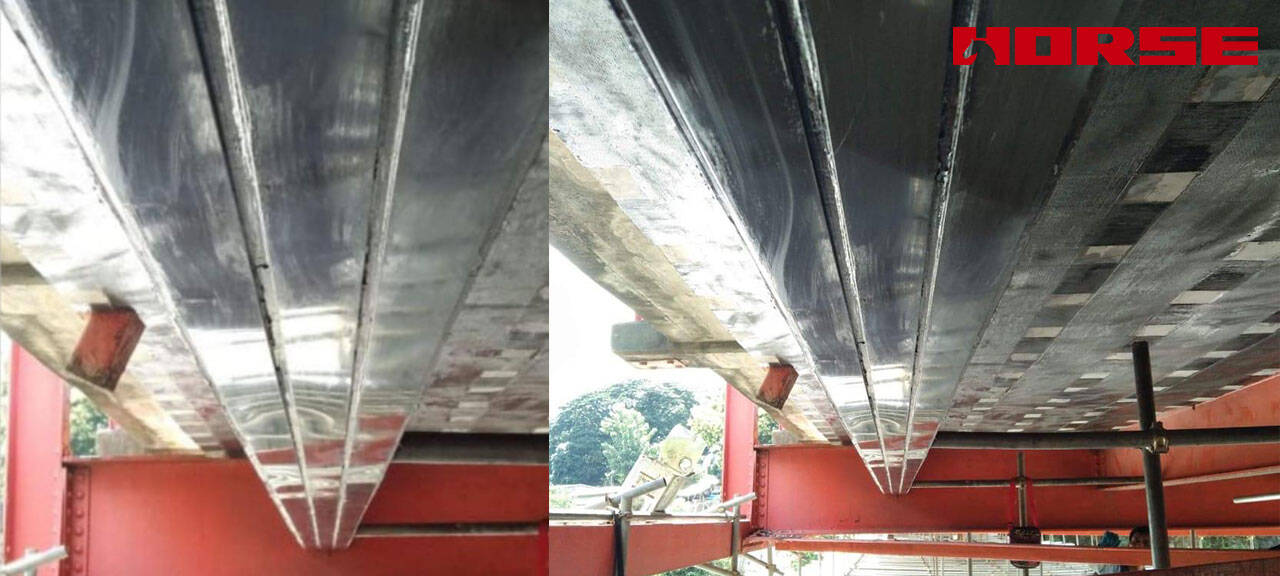

Quando um elemento flexural de concreto armado é submetido a carga, as forças de tração dentro da zona de tensão são suportadas principalmente pela armadura longitudinal de aço. Contudo, as pontes afligidas operam frequentemente em um estado rachado, tendo por resultado níveis de esforço excessivos dentro do reforço de aço e rigidez estrutural insuficiente. O reforço usando placas de fibra de carbono envolve a ligação das placas às regiões de tensão máxima no membro estrutural-tipicamente utilizando um adesivo epóxi estrutural especializado-estabelecendo assim um sistema sinérgico de suporte de carga compreendendo o concreto, o reforço de aço e a placa de fibra de carbono. Sob cargas aplicadas, a transferência de tensão através da interface é obtida através de uma combinação de colagem adesiva e intertravamento mecânico. A placa de fibra de carbono assume uma parcela significativa da tensão de tração, reduzindo efetivamente os níveis de tensão dentro do reforço de aço, restringindo a propagação de trincas e limitando a deflexão vertical da viga ou laje. Em última análise, este processo restaura e aumenta a rigidez à flexão e a capacidade de suporte de carga do membro estrutural, melhorando simultaneamente o desempenho geral de fadiga da estrutura.

Vantagens de placas da fibra do carbono comparadas aos métodos tradicionais do reforço da ponte

Em comparação com as técnicas tradicionais de reforço, o reforço da placa de fibra de carbono alinha-se perfeitamente aos requisitos modernos para o reforço da ponte-especificamente sendo "minimamente invasivo, de baixa ruptura, duradouro e econômico". Suas principais vantagens são as seguintes:

1. Excelente Sinergia Estrutural e Alta Precisão de Reforço: O módulo elástico das placas de carbono corresponde ao do reforço de concreto e aço, eliminando problemas como atraso de estresse ou mudanças abruptas na rigidez. Isso permite a compensação precisa de deficiências estruturais na capacidade e rigidez de suporte de carga, resolvendo efetivamente defeitos estruturais críticos, como rachaduras e deflexão excessivas. Consequentemente, a estrutura reforçada exibe distribuição uniforme e estável do esforço.

2. Nenhuma carga adicional; Nenhuma alteração à estrutura original: As placas do carbono são extremamente finas (tipicamente 1.2-3.0mm) com auto-peso insignificante; assim, o reforço não adiciona nenhuma carga inoperante adicional à ponte. Além disso, o processo não altera o sistema de transmissão de força da estrutura, as dimensões de folga ou o alinhamento do convés, nem induz estresse adicional em pilares, pilares ou fundações. Isso o torna ideal para reforço em ambientes restritos, como viadutos urbanos e pontes cênicas.

3. Resistente às intempéries e durável; Baixo custo do ciclo de vida: Este método resolve completamente o problema comum da corrosão da placa de aço associada ao tradicional reforço de aço ligado. Placas de carbono possuem propriedades químicas estáveis, oferecendo excelente resistência a ácidos, álcalis, ciclos de congelamento e descongelamento e envelhecimento induzido por UV. Eles garantem desempenho estável a longo prazo, mesmo sob condições externas complexas. O sistema reforçado possui uma vida útil de mais de 30 anos, reduzindo significativamente os custos futuros de manutenção, reparo e renovação.

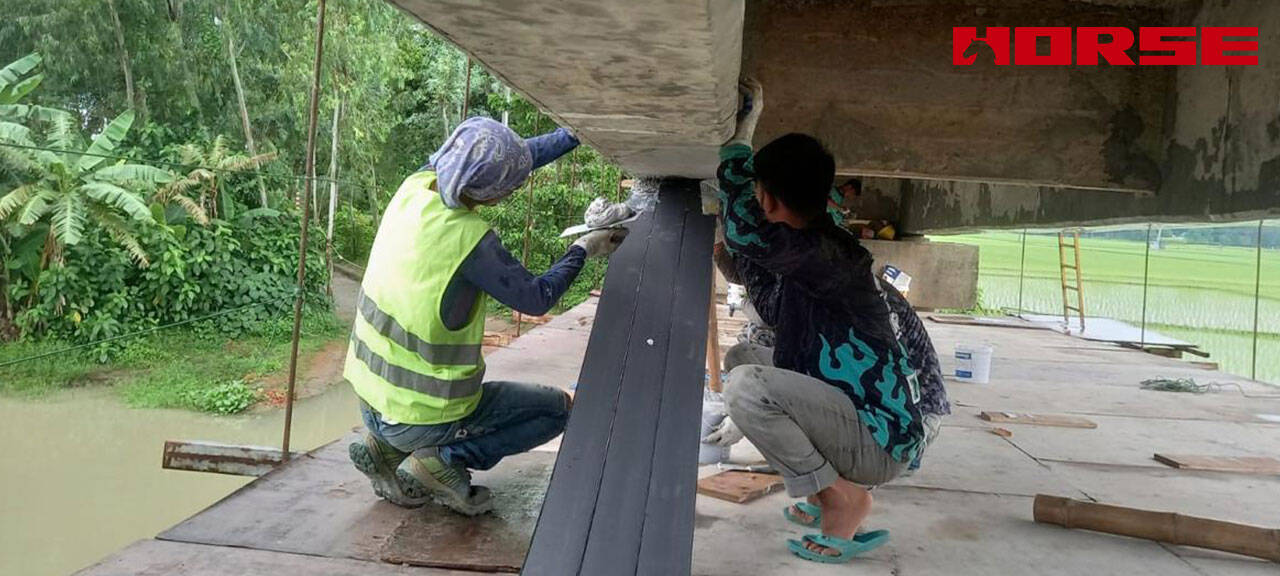

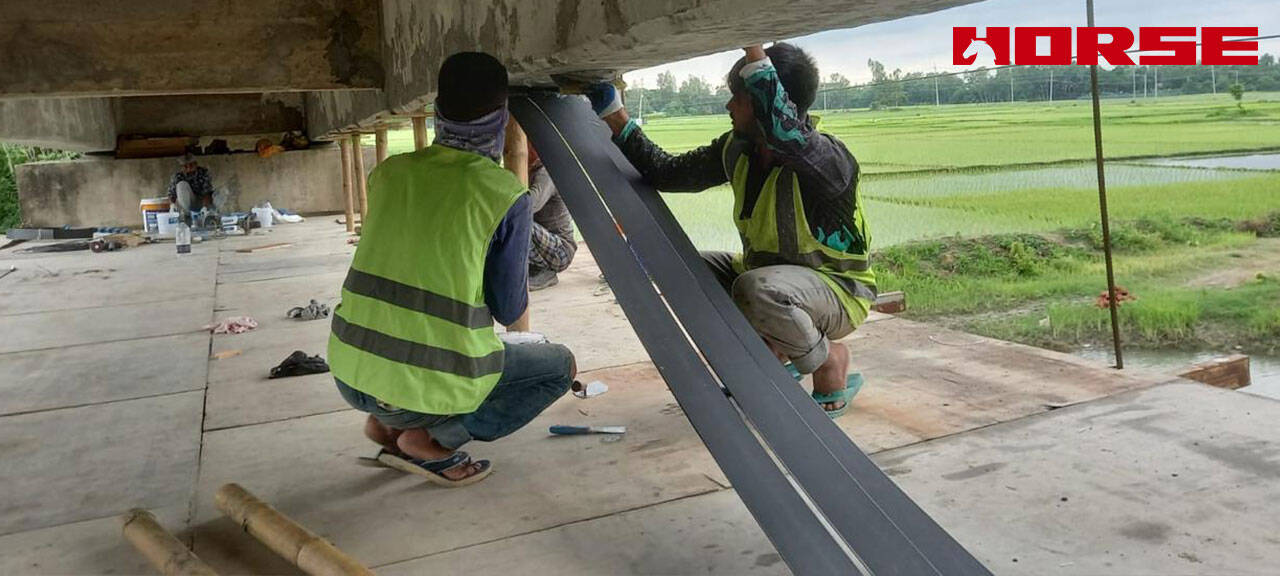

4. Eficiência alta da construção; Interrupção mínima do tráfego: O processo utiliza principalmente técnicas minimamente invasivas “secas” ou “semi-secas”, eliminando a necessidade de máquinas pesadas ou operações de concreto molhadas. Com procedimentos simplificados e curtos períodos de cura, facilita a construção de "meia largura"-permitindo a rápida reabertura de faixas de tráfego-minimizando assim a interrupção do fluxo de tráfego nas principais vias urbanas e rodovias principais.

5. Ampla aplicabilidade; Suporta reforço composto: Placas de carbono podem ser utilizadas independentemente para fortalecimento flexural, ou podem ser integradas em um sistema de reforço composto-combinado com rejuntamento de rachaduras, reforço de cisalhamento de tecido de carbono e ancoragem final-para resolver defeitos estruturais complexos em uma ampla variedade de componentes de ponte, incluindo vigas de caixa, vigas T, E lajes ocas.

Âmbito de aplicabilidade e limitações dePlacas De Fibra De Carbono

Esta tecnologia é apropriada para o reforço das pontes que caracterizam carcaças concretas sadias com resistência adequada, onde as deficiências são limitadas à capacidade insuficiente do carga-rolamento, à degradação da rigidez, ao rachamento, ou à deflexão excessiva. Para pontes exibindo reação álcali-agregado severa no substrato, resistência insuficiente do concreto, assentamento instável da fundação ou distorção estrutural e deformação severas, o reparo do substrato, a remediação do assentamento e o alinhamento estrutural devem ser concluídos antes da implementação do reforço da placa de carbono. Além disso, as placas de fibra de carbono possuem resistência limitada a altas temperaturas e forças de impacto; portanto, em ambientes que envolvem chamas abertas ou calor elevado, é necessária a aplicação de um revestimento retardador de fogo e seções expostas devem ser adequadamente protegidas para evitar danos causados por forças de impacto externas.

Aproveitando suas vantagens abrangentes-incluindo alta resistência, propriedades leves, durabilidade excepcional, invasividade mínima e baixa interrupção-a tecnologia de reforço de placa de fibra de carbono aborda efetivamente as deficiências dos métodos tradicionais de fortalecimento de pontes. Permite a remediação precisa de defeitos estruturais, aumenta as margens de segurança estruturais e prolonga a vida útil das pontes, exigindo apenas uma intervenção estrutural mínima.
