Reforço estrutural método de componente de laje de viga

As vigas de concreto e as barras de lajes são os elementos estruturais mais utilizados no projeto atual. Os membros flexurais de vigas e lajes são reforçados pela capacidade de rolamento insuficiente, incluindo dois aspectos da secção positiva e inclinadaO aparecimento de capacidade de rolamento insuficiente é deflexão muito grande, rachaduras muito largas, rachaduras muito longas, corrosão grave de barras de aço, ou concreto esmagado em área de compressão.A armadura de vigas de concreto e de barras de lajes é principalmente para resolver o problema da resistência insuficiente da seção normal e da seção oblíqua.

Reforço positivo da secção

Antes de fortalecer vigas e placas, devemos primeiro distinguir as vigas originais é o viga enrijecida ? Ou um super feixe? Ou menos vigas.

Quando a razão de armadura p for menor que a razão de armadura máxima e maior que a razão de armadura mínima, a viga é a viga de armadura adequada.

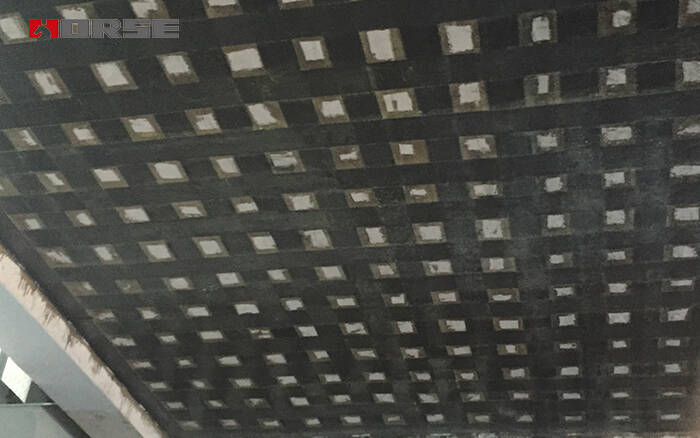

• Se a viga for menos reforçada, pode ser adotado o método de aço de reforço adicionado ou o método de armadura similar, como a ligaçãopolímero de fibra de carbono re-froced (FRP) materiais compósitos na área de tração e chapas de aço colado na área de tração.

• Se for um super feixe, a seção do componente original é insuficiente e não desempenha um papel na área de desenho. Portanto, é necessário adotar o método de reforço para ampliar a seção ou o método de reforço do fulcro, mas não o método de fortalecimento externo.

• Se for uma viga reforçada, a escolha do método de armadura é grande, mas quando o método de aço de armadura é usado na área de desenho, e escolhido métodos ligados externamente, a viga don 't muda para uma super viga.

Secção inclinada reforço

Quando o número do estribo da viga original for superior, ou o tamanho da secção da viga não estiver conforme com a condição: V≤0.25f_cbh_o, o aumento do tendão abdominal não pode dar o jogo completo para o efeito.Em outras palavras, o estresse do estribo adicional não pode atingir a resistência de escoamento quando a tesoura do feixe é quebrada. Neste momento, o método de seção de reforço só pode ser adotado para reforçar o reforço.(para vigas de paredes finas e outras fissuras diagonais para a realização de componentes maiores, a dimensão da secção do feixe deve ser rigorosamente controlada, ou seja, requisitos:V≤0.25f_cbh_o).

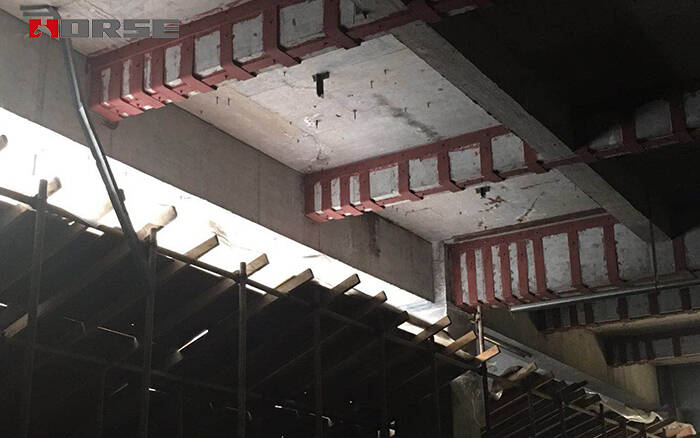

Quando o feixe original é menos estribos e menos do que a proporção mínima de armadura, uma vez que o feixe aparece rachaduras diagonais, o aro irá ceder imediatamente e haverá uma falha diagonal.Para tais membros, o reforço do aro deve ser adotado, como aumento do estribo, aro da placa de aço furado e aro de revestimento de fibra de carbono.

Quando a taxa de estribo está entre os limites superior e inferior e mais para o limite inferior, deve ser fortalecida pelo método de adição dos tendões abdominais reforçados. Quando a relação do estribo estiver acima do limite superior, o método de armadura deve ser aumentado principalmente com a adição de uma certa quantidade de estribo.

De acordo com a teoria acima, o método de armaduras ligadas externamente não pode melhorar a capacidade de suporte do componente sem limite. Como o método de armadura de união externa é realizado com base nos componentes originais, o tamanho da seção da estrutura original, armadura e grau de resistência do concreto limitam o grau de jogo.

Reforço estrutural Método   do componente da coluna

Os modos de ruptura de pilares de concreto armado podem ser divididos em duas categorias: falha de compressão (incluindo colunas de compressão axial e pequenas colunas de compressão excêntricas) e falha de tração (grandes colunas de compressão excêntrica) Exceto pela aparência óbvia das colunas com grande excentricidade, os sinais de falha das colunas carregadas axialmente e as pequenas colunas carregadas excentricamente não são óbvios. Todos eles pertencem ao quebradiço fracasso.No projecto em curso, se se verificar que a fissura longitudinal ou a camada protectora da coluna estão decompostas no lado da compressão da coluna, indica-se que a coluna está próxima do dano, que o suporte temporário deve ser montado imediatamente e que as medidas de reforço devem ser tomadas o mais rapidamente possível.

Ao se fortalecer, as características de tensões dos pilares de concreto armado devem ser identificadas primeiramente.Se a excentricidade grande é comprimida, é mais eficaz para reforçar o lado de tração do pilar.Se pequena excentricidade for comprimida, o lado maior da coluna deve ser reforçado.

Se a capacidade de suporte da coluna tiver de ser aumentada, o comprimento e a finura da coluna devem ser reduzidos e a rigidez da coluna deve ser aumentada. Neste momento, o alargamento do método de seção deve ser adotado, pois outros métodos de reforço não podem atingir o objetivo de reduzir o comprimento e a razão de finura, melhorar a rigidez, ou o efeito não é óbvio.

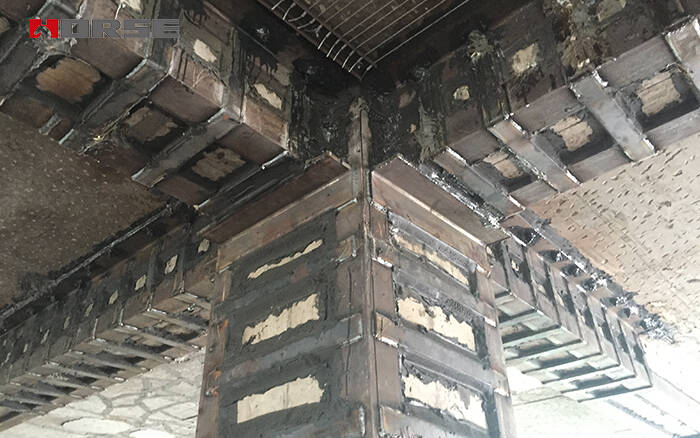

Se a capacidade de rolamento da coluna for aumentada e o tamanho da seção do membro não puder ser muito aumentado, o método de terceirização de armadura de aço pode ser adotado. Após o fortalecimento, a coluna de concreto não só melhora a capacidade de rolamento, mas também aumenta a ductilidade do concreto do núcleo do pilar devido ao confinamento do aro de aço e da placa de rigidez.

Somente quando for necessária armadura parcial, o método de armadura de concreto de substituição pode ser utilizado.
