Trincas verticais e trincas de tartaruga na face de vigas de betão armado (RC)

As fissuras verticais nas laterais das vigas de concreto armado e as fissuras na tartaruga são mostradas na Figura 1.As características desse tipo de fissura são que a fissura vertical é geralmente igual ao comprimento da viga, e a altura da fissura é muito mais no meio da viga e do ensino médio.Em casos graves, a profundidade das fissuras pode chegar a 100 - 200mm, e as fissuras mais graves ocorrem.Frequentemente ocorrem fendas nas bordas superior e inferior das vigas, e não são uniformemente distribuídas ao longo do comprimento do feixe, e a profundidade das fendas é rasa, que é fendas de superfície.

A causa da fissuração: a razão para a fissura vertical é que o concreto não é regado o suficiente quando o concreto é curado, especialmente quando o molde não é curado.É fácil de ter lugar na construção de verão.É uma rachadura de encolhimento seco.A causa do crack tartaruga é que a água modelo não é suficiente, especialmente quando a água não é molhada através do modelo de madeira.

Tratamento de controle: para este tipo de fissura, a largura da fissura é menor que 0.1mm, a largura da fissura é 0.1 ~ 0.3mm para o tratamento de vedação superficial; a largura da fissura é 0.3 ~ 1.0mm com pasta de resina epóxi; a largura da fissura é superior a 1.0mm, a pasta micro expansiva de cimento pode ser reparada. Antes da reparação, uma camada de água deve ser pintada na superfície da fissura. Agente de interface de lama.Para as fissuras mais graves da tartaruga, a parte solta deve ser removida e cinzelada devido à baixa resistência do concreto e até mesmo o ângulo de descamação, e a argamassa de cimento de alta resistência deve ser incorporada.

Crack em barra horizontal de viga de concreto armado (RC)

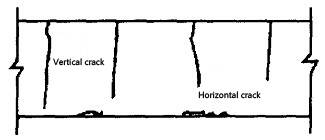

As fissuras de armadura horizontal das vigas de concreto armado são mostradas na Figura 2.As características desse tipo de fissura são que as fissuras estão na mesma direção que a barra de reforço, e elas aparecem nas vigas de concreto armado que têm sido utilizadas por um período de tempo.

As fissuras são causadas pela corrosão de barras de aço e expansão de óxido de ferro, e camada de proteção de concreto mais fina, utilizando cloro contendo misturas, gás corrosivo ou concreto líquido invasor no ambiente, tais fissuras são comuns em edifícios industriais.As fissuras na barra horizontal das vigas de concreto armado levarão à redução da taxa de aderência entre o concreto armado e o concreto, e até mesmo à segurança e durabilidade da estrutura. Portanto, o reforço e o reforço devem ser realizados.

As medidas de precaução incluem: quando o projeto é projetado, a espessura da camada protetora deve ser aumentada; no decorrer da construção, o esqueleto de armadura é fixado e a parte inferior da armadura principal é adicionada para garantir a espessura da camada protetora de concreto; a mistura sem cloreto é utilizada, e a viga de concreto armado é tratada e mantida.

Reforço do tratamento: em geral, as fissuras são primeiro incorporadas com lama epóxi, e depois o reforço. Método  : revestimento de aço, o reforço da barra horizontal protendida, o reforço da haste de tração protendida e o reforço da placa de açoE assim por diante.

Rachaduras na carga concentrada de vigas de concreto armado (RC)

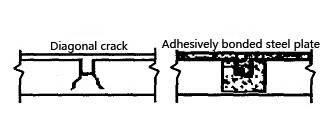

As fissuras na carga concentrada de vigas de concreto armado são mostradas na Figura 3.As características deste tipo de fissuras são fissuras diagonais em ambos os lados da viga secundária na junção de vigas secundárias e vigas principais, que pertencem às trincas de carga.

Razões para trincas: baixa resistência do concreto em projeto ou construção, armadura insuficiente para projetar estribos ou armaduras, e armadura ascendente durante a construção.

Medidas preventivas: Projete barra de aço de reforço transversal de acordo com a especificação. Durante a construção, a qualidade da construção do concreto e a precisão da localização da barra de aço devem ser garantidas. Tais rachaduras geralmente precisam ser reforçadas. Método de tratamento: medidas de reforço através de medidas técnicas de reforço de chapa de aço.

Trincas inclinadas na parte superior da viga principal de concreto armado

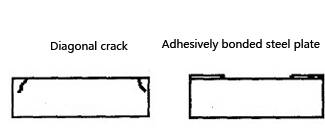

As fissuras diagonais nas extremidades superiores das vigas de concreto armado são mostradas na Figura 4.Este tipo de crack: a fissura é distribuída na parte superior do feixe principal, e a fissura é inclinada para a fissura, e a largura da fissura é pequena na boca superior da boca, e as fissuras aparecem mais após o trabalho é utilizado.

A causa da rachadura é que há uma forte restrição nas duas extremidades do feixe principal, por exemplo, a extremidade superior do feixe abdominal fino tem uma estrutura rígida da janela do céu em ambas as extremidades do feixe abdominal fino. À medida que a moldura da janela do céu e a fina viga abdominal são enterradas em ambas as extremidades da viga, quando a viga abdominal fina é deformada sob a carga, um certo momento de flexão e cisalhamento são produzidos em ambas as extremidades da viga, causando fissuras na extremidade da viga.

Medidas preventivas: um certo número de reforços estruturais é instalado na extremidade da viga. Método de tratamento: em circunstâncias normais, as medidas de reforço são tomadas através da tecnologia de reforço de aço colado.

Trinca de momento fletora negativa de viga contínua de concreto armado

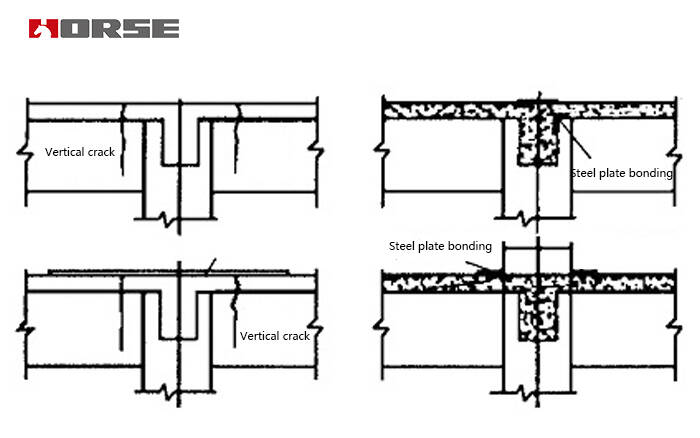

As fissuras de flexão negativas de vigas contínuas de concreto armado são mostradas na Figura 5.As características deste tipo de fissura são que as fissuras aparecem perto da parte de apoio ou na junção de vigas primárias e secundárias.A largura das fissuras é grande e pequena, e as extremidades das vigas são fechadas no reforço principal das vigas.

A razão das fissuras é que o momento de flexão negativa das vigas de concreto armado é muito grande, resultando na fissuração do momento de flexão negativa.

Medidas preventivas: um certo número de reforços estruturais é instalado na extremidade da viga. Método de tratamento: medidas de reforço através de medidas técnicas de reforço de aço.

Trincas verticais e trincas inclinadas em vigas de betão armado

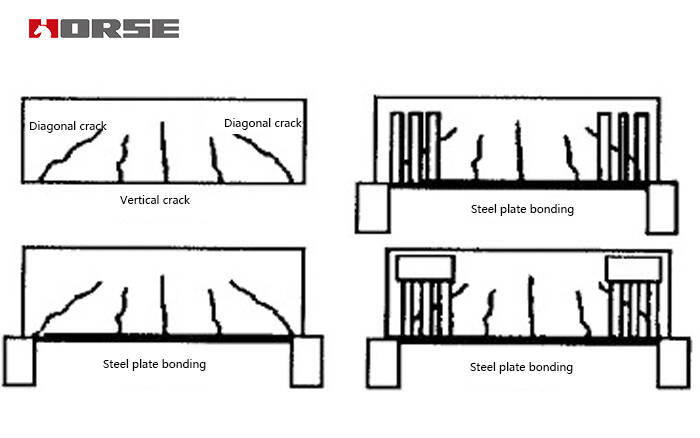

As fissuras verticais e diagonais das vigas de concreto armado são mostradas na Figura 6.As características deste tipo de fissuras são que as fissuras verticais aparecem na parte média do vão da viga, e as fissuras verticais e oblíquas das vigas de concreto armado aparecem em ambas as extremidades da viga; essas fissuras aparecem principalmente na fase de construção ou na fase de uso, que são trincas de carga típicas.

A causa da fissura: existem duas razões principais para o projeto e construção. Os fatores como a seleção inadequada do tamanho da seção de projeto, a armadura insuficiente da armadura principal e a armadura insuficiente da seção transversal podem levar às fissuras verticais e fissuras inclinadas nas vigas de concreto armado, e a resistência real do concreto é baixa e os tendões principais são puxados sobre os tendões principais na construção. Os fatores como descarga flutuante ou menor, estribo menos horizontal em seção transversal oblíqua e sobrecarga de carga de construção também levarão a fissuras verticais e oblíquas em vigas de concreto armado, e tais fissuras serão produzidas por carga excessiva.As fissuras verticais e oblíquas das vigas de concreto armado são trincas de carga típicas, o que colocará em risco o uso seguro da estrutura. Portanto, é necessário conhecer as causas das fissuras e fortalecer o reforço e o tratamento para diferentes condições e grau de dano.

Métodos de tratamento: em geral, em primeiro lugar, as fissuras são incorporadas com lama epóxi, e, em seguida, são utilizadas as medidas técnicas de fazer, como a armadura do aço, a armadura do concreto armado, a armadura da haste horizontal protendida, a armadura da haste de tração protendida, a armadura do aço e a armadura do arco em forma de U.

Rachaduras em zona de compressão de vigas de concreto armado

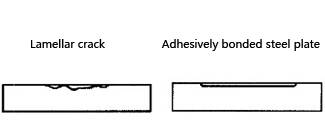

As fissuras lamelares na área de compressão das vigas de concreto armado são mostradas na Figura 7.Este tipo de fissuras características: as fissuras aparecem perto da área de compressão de vigas de concreto armado, e trincas horizontais e trincas verticais entrelaçam, formando uma malha.

A causa da fissura é que a armadura da viga de concreto armado é insuficiente e o tamanho da seção de projeto é inadequado.Na construção, a resistência do concreto é baixa, os tendões principais da zona de compressão são deslocados ou menos, a carga de construção é sobrecarregada e a carga é muito grande, e as fissuras também serão produzidas.As fissuras em camadas em vigas de concreto armado em zona de compressão são trincas de carga típicas, o que colocará em risco o uso seguro das estruturas quando são graves.

Método de tratamento: em circunstâncias normais, as medidas de reforço são adotadas na área de compressão por meio da tecnologia de reforço de aço colado.
