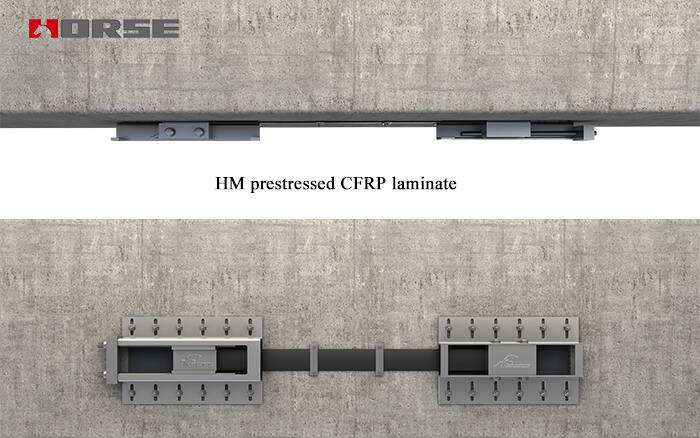

O  Sistema de reforço laminado CFRP protendido consiste em três partes: ancoragem, fibra de carbono laminado e fibra de carbono laminado adesivo.

Fixação

A ancoragem realiza o alongamento e fixação do laminado de fibra de carbono.O adesivo de placa de carbono faz com que o laminado de fibra de carbono e o componente reforçado formam uma força comum.

No sistema de reforço, a fixação é a chave.

Chapas de fibra de carbono

O laminado de fibra de carbono é a fibra de maior resistência à tração feita pelo homem. Seu módulo elástico é 150-170GPa, resistência à tração até 2800 MPa, e o módulo elástico de aço é geralmente cerca de 200 GPa, resistência à tração é apenas cerca de 300 MPa.

O laminado de fibra de carbono tem algumas outras características excelentes: tem peso leve, nenhum aumento adicional no peso da estrutura reforçada, propriedades estáveis, ácido fraco, alcalino fraco, ciclo de congelamento-dente, sol de longo prazo e outros efeitos ambientais sobre o seu pequeno.

Adesivos laminados de fibra de carbono

O adesivo laminado de fibra de carbono tem forte força de ligação, longo período de aplicação, rápido crescimento de resistência e não é afetado pela vibração ambiental. Tem resistência à fadiga super e sem encolhimento após a cura.

Método de construção do laminado de PRF protendido

1. Preparação da construção:

(1) ereção de stents de construção, aquisição de materiais principais e fabricação de barras de aço de ancoragem.

(2) Definir a superfície da viga reforçada de acordo com os desenhos de projeto para determinar as posições da placa de fibra de carbono e da ancoragem em ambas as extremidades.

2.Lapidação de betão e tratamento de superfície

(1) De acordo com o lofting de construção para determinar a localização de fixação fixa e fixação final de tensão, cinzel para fora da superfície do concreto do feixe, sua profundidade é de 1/2 espessura de fixação, para garantir que a placa de fibra de carbono aderiu a todo o feixe estreitamente combinado.

(2) A superfície das vigas de concreto é moída por moedor angular na posição da placa de fibra de carbono, e depois limpa com pano seco para garantir superfície adesiva lisa e livre de poeira.

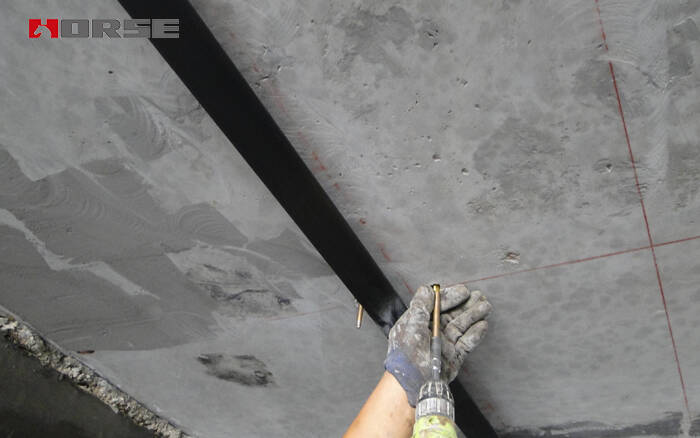

3. Construção de parafusos

Colocação de parafuso de alta resistência de acordo com os desenhos de projeto nas posições em que estão instaladas a extremidade de tração e os membros fixos finais do CFRP

4. Fabricação de fixações de extremidades e de fixações de extremidades de tensão

5. Instalação e fixação da fixação fixa da extremidade e da fixação da extremidade de tensão

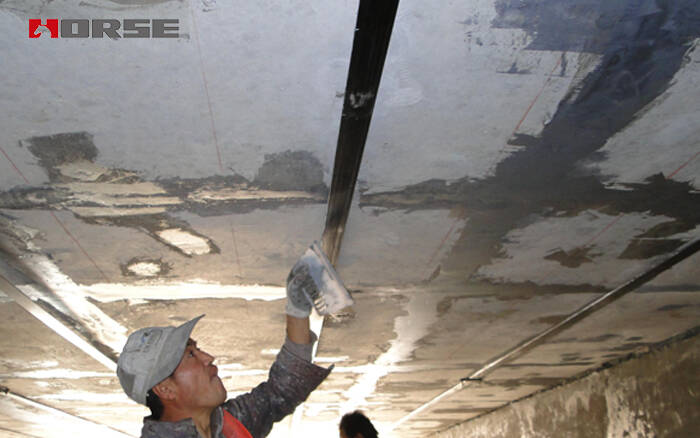

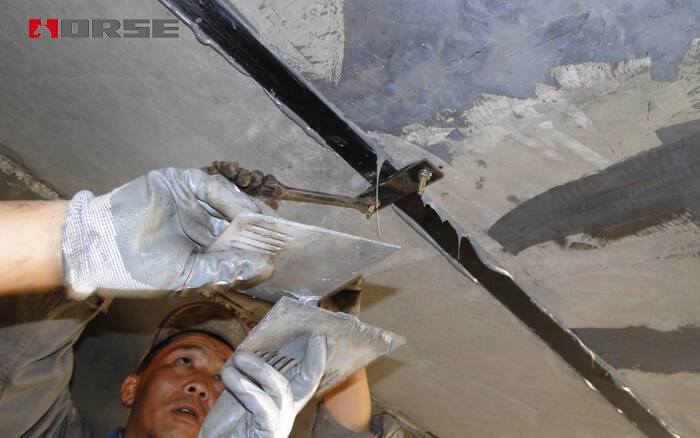

6.A superfície adesiva da placa de fibra de carbono é esfregada com acetona antes de colar, em seguida, adesivo especial é aplicado na superfície de contato entre a placa de fibra de carbono e fundo do feixe, e adesivo é aplicado na superfície de contato entre placa de fixação e fundo do feixe.

7. Instale o macaco, estique o CFRP e observe a deflexão do feixe.

8. Proteger
