1. Breve introdução do reforço da tecnologia de fibra de carbono(CFRP)

Os polímeros reforçados com fibra de carbono são feitos de feixes de fibra de carbono com alta viscosidade e alta resistência à tração.O uso de reforço estrutural de fibra de carbono tem as seguintes vantagens:

A, alta resistência (cerca de 10 vezes a resistência do aço comum), o efeito é bom.

B e fortalecimento pode melhorar muito a resistência à corrosão e durabilidade da estrutura.

C. Peso morto leve, basicamente não aumenta a estrutura peso morto e tamanho da seção; flexível, fácil de cortar, ampla gama de aplicação;

D, construção simples (sem grande organização de construção e volume de negócios material), fácil operação e boa economia.

E.O período de construção é curto; portanto, a tecnologia de fortalecimento estrutural de fibra de carbono tem produzido um maior efeito sobre a estrutura do concreto.

A tecnologia de reforço estrutural de fibra de carbono é adequada para vários tipos de estruturas, várias partes estruturais do reforço e reparação, tais como vigas, lajes, colunas, treliças de telhado, cais, pontes, cilindros, conchas e outras estruturas.O nível de resistência do concreto base não deve ser inferior a C15. Além disso, algumas propriedades mecânicas da alvenaria de tijolo também podem ser reforçadas com fibra de carbono.

2. Princípio da fibra de carbono para reforço estrutural

polímero reforçado com fibra de carbono usado para fortalecer estruturas de construção têm excelentes propriedades mecânicas, e sua resistência à tração é geralmente mais de dez vezes a de aço de construção.No entanto, é difícil para todas as fibras de carbono trabalhar em conjunto quando o material de fibra de carbono é tecido em tecido de fibra de carbono. Quando a carga é baixa, algumas das fibras de carbono com maior nível de estresse atingem sua resistência à tração primeiro e deixam o estado de trabalho.Por analogia, as fibras de carbono gradualmente se quebram até a falha total.O uso de ligante, a fibra de carbono pode funcionar bem em conjunto, melhorando muito a resistência à tração da folha de fibra de carbono. Portanto, o reforço de fibra de carbono deve primeiro fazer com que a fibra de carbono na folha de fibra de carbono funcione em conjunto, de modo que o ligante desempenha um papel fundamental no fortalecimento da folha de fibra de carbono. Ela não só garante que a fibra de carbono funcione em conjunto, mas também assegura que o tecido de fibra de carbono e a estrutura trabalhem em conjunto, de modo a alcançar o objetivo de fortalecimento.

3.Pesquisa de engenharia de fibra de carbono para reforço estrutural

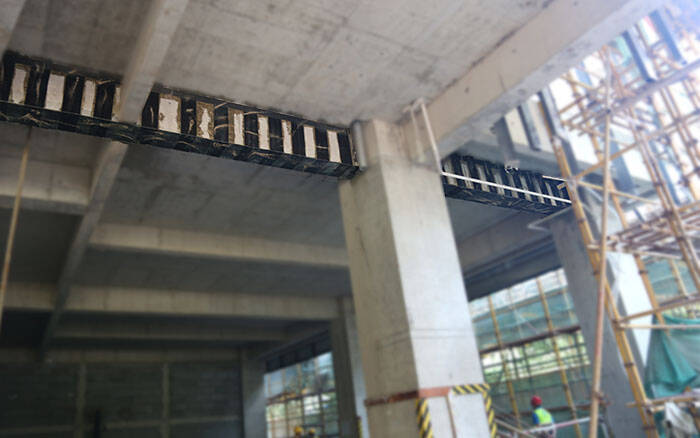

A oficina Baotaisong de uma fábrica farmacêutica foi construída em 1984. Devido à corrosão do gás corrosivo por um longo tempo, as barras de concreto e aço no acorde inferior de três vigas finas de teia foram seriamente corroídas, o que resultou em fissuração, afrouxamento e espaçamento do concreto na camada protetora, corrosão e espaçamento das barras de aço no acorde inferior, enfraquecendo a seção de tensão das barras de aço e colocando em perigo a segurança da estrutura. Através da análise e comparação com os designers, a escolha de colar tecido de fibra de carbono para reforçar o feixe pode impedir a erosão corrosiva do gás e prolongar a vida útil do feixe.

4.A base e a premissa da fibra de carbono para reforço estrutural

4.1 a base de fibra de carbono para reforço estrutural

Os desenhos da loja fornecidos por uma fábrica farmacêutica.

Corrosão de molduras de telhado.

Resistência real do feixe de teia fino abotoado.

Normas técnicas para o reforço das estruturas de concreto.

4.2 a premissa da armadura estrutrual de tecido de fibra de carbono

Primeiramente, usamos o método de rebote para detectar concreto de feixes finos para referência de armadura. Após o ensaio, a resistência real do concreto é C30.

De acordo com os desenhos de projeto e a corrosão de concreto e barras de aço no local, o grau de resistência à tração do acorde inferior deve ser melhorado.Para este fim, o tecido de fibra de carbono T700s de 610 mm de largura é cortado ao meio e colado na parte inferior e ambos os lados do acorde inferior em duas camadas (a largura do acorde inferior do feixe de teia fina é de 200 mm). Após a armadura, a área da barra de aço de tensão original é aumentada em 46%, o que compensa a redução da seção causada pela corrosão da barra de aço original e fortalece a capacidade de rolamento dos elementos. Além disso, o rácio de reforço global deρmin≤ρ≤ρmax pode satisfazer os requisitos de utilização.

4.3 desenho de fibra de carbono para reforço estrutural

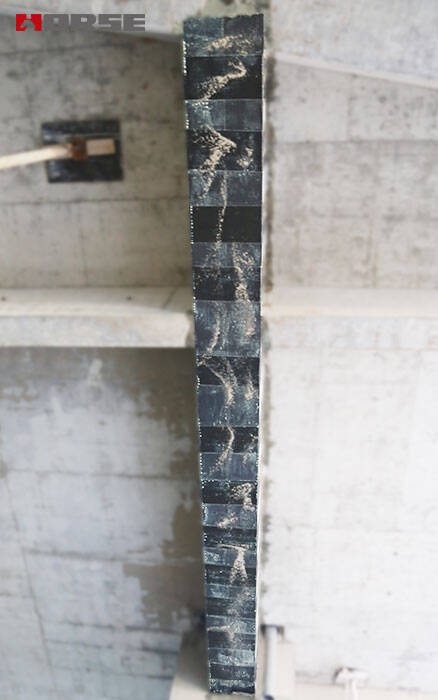

Como a largura da parte inferior da viga é de 200 mm e a largura da CFRP é de 610 mm, considerando o efeito de largura da CFRP e a faixa de tensão da corda inferior, a CFRP deve ser cortada em duas camadas, uma de 300 mm de largura e a outra de 310 mm de largura.As duas camadas devem ser fixadas no lado inferior e os dois lados do feixe (as alturas dos dois lados são 50-55 mm). Os cantos devem ser tratados com filete (r & gt; 20mm).

5. Conclusão da  fibra de carbono para reforço estrutural

Desde o reforço até o presente, após cinco anos de tempo, sob a corrosão de gases corrosivos, até agora não foi encontrada nenhuma corrosão.
