Reforço da Ponte Zhaolingpu-Novo Reforço de Fibra de Material Avançado-Carbom

A Ponte Zhaolingpu é uma ponte pré-fabricada de viga de laje oca com 6 buracos e 20 m. Após muitos anos de operação, o pilar do cais sofreu de inchaço de ferrugem, rachaduras, descamação de concreto e tendões. Foi classificado como uma ponte de terceira classe durante a inspeção regular em 2011.A fim de reparar a doença da ponte coluna do cais e garantir o seu uso seguro, a coluna do cais adota um pano de fibra de carbono de dupla camada colado anel-orientado arranjo de camada dupla, a largura do pano de fibra de carbono é de 40 cm, ea camada mais externa tem um comprimento de volta de 30 cm.

O processo de construção é o seguinte: tratamento de superfície de cais, pintura de resina de fundo, reparação de nivelamento, colamento de tecido de fibra de carbono, e proteção de superfície.

Tratamento da superfície do píer

(1) Remova o espaçamento, a frouxidão, favo de mel, a corrosão e outro concreto inferior na superfície do cais e coluna, e aplique argamassa de cimento polímero para reparar a grande área da camada inferior após a remoção.

(2) Verifique se as barras de aço expostas estão corroídas, se houver corrosão, remova a ferrugem

(3) Para rachaduras, preencha ou sele as juntas primeiro.

(4) Use moedores de ângulo de concreto, rodas de moagem e outras ferramentas para remover impurezas, como escória e óleo na superfície do concreto até que a superfície fresca esteja completamente exposta.O concreto da superfície base do componente deve ser alisado, especialmente as partes salientes da superfície devem ser alisadas.A pasta de canto deve ser chanfrada e polida em forma de arco com um raio não inferior a 20 mm.

(5) Use um secador de cabelo para limpar a superfície do concreto e mantê-lo seco.

Aplicar o primer

Configure a resina inferior HM-180 conforme necessário.Use uma escova de rolos para aplicar uniformemente a cola na superfície do cais de concreto, a espessura não é superior a 1 mm, e não deve haver vazamento, fluxo ou bolhas. Depois que a cola é curada, prossiga para o próximo processo.

Nivelamento

Após a pintura da resina, o intervalo deve ser de 30-60 min. Depois que as bolhas de ar na base são limpas, as partes côncavas da superfície do concreto devem ser reparadas com materiais de nivelamento, e as peças com diferentes alturas, como juntas de cofragem, devem ser preenchidas com materiais de nivelamento, e não deve haver cantos.Na esquina, use material de nivelamento para repará-lo em um arco suave.O material de nivelamento deve ser curado antes de prosseguir para o próximo procedimento.

Fibra de carbono ligada na ponte

(1) Corte o tecido de fibra de carbono para o tamanho exigido pelo projeto.

(2) Configure a resina impregnante de acordo com os requisitos da relação de mistura, então aplique a resina impregnante uniformemente às peças coladas com uma escova de rolo, e aplique mais sobre as peças sobrepostas e canto.

(3) Colar o pano de fibra de carbono na superfície do pilar impregnado com resina, e depois usar um rolo especial para rolar repetidamente o pano de fibra de carbono na mesma direção na superfície do pano de fibra de carbono.

(4) Os passos acima devem ser repetidos para o revestimento multi-camadas, e a próxima camada de tecido de fibra de carbono deve ser colada imediatamente após o toque na superfície do pano de fibra de carbono é seco.

Protecção de superfícies

Depois que o pano de fibra de carbono é colado, aplique uma camada de cola impregnante diretamente e uniformemente na superfície no tempo para secar naturalmente. Depois de se certificar de que a superfície do sistema foi totalmente seca e combinada ao ar, aplique um adesivo mascarador à superfície com uma espessura não inferior a 210 um.Em seguida, aplique o revestimento de carbono atmosférico, a espessura do filme seco não é inferior a 90 um, para garantir a durabilidade de cada camada de cola.

Conservação

Depois de furar o pano de fibra de carbono, deve ser curado naturalmente por 24 horas para alcançar a consolidação, e deve ser assegurado que não será interferido durante a cura. Antes da resina endurecer após cada processo, deve ser coberta com película plástica para evitar vento e areia ou chuva. Quando houver a possibilidade de que a temperatura caia abaixo de 50 durante a cura da resina, podem ser adotadas resina de cura de baixa temperatura ou medidas de aquecimento eficazes.

Efeito de reforço

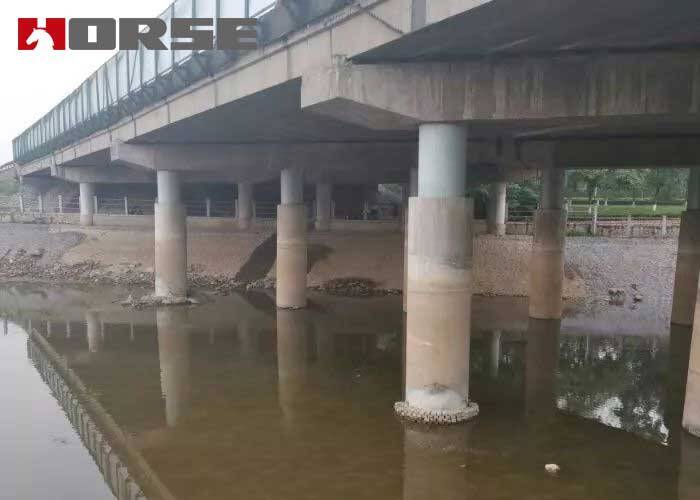

Os pilares da Ponte Zhaolingpu são reforçados com folha de fibra de carbono Horse para alcançar um efeito significativo. Após inspeções regulares em 2012, a ponte foi classificada como Classe II. Após o reforço, não houve nenhum fenômeno de ferrugem inchaço, espaçamento, ou rachadura, que melhorou o nível de qualidade e desempenho sísmico da ponte.
