A estrutura da ponte carrega diretamente várias cargas do convés da ponte, e várias doenças inevitavelmente aparecerão durante a operação.Com o rápido aumento do fluxo de tráfego e veículos pesados, a taxa de aparecimento e deterioração das doenças da estrutura da ponte está gradualmente acelerando.

Visão geral da ponte

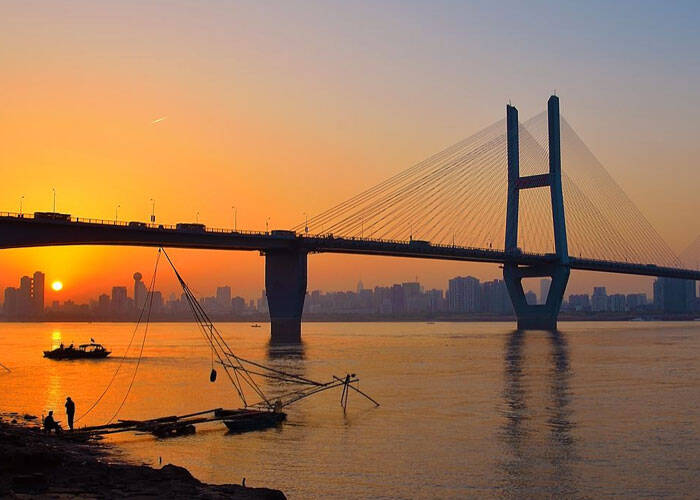

Wuhan Segunda Ponte do Rio Yangtze é a segunda Ponte do Rio Yangtze em Wuhan. Foi concluída e aberta ao tráfego em Junho de 1995.A ponte tem um comprimento total de 4.678 m, da qual a ponte principal é 1.876.1 m e a ponte é 26.5 m de largura.A viga principal é uma viga de caixa de câmara simples de teia recta, disposta simetricamente de acordo com a linha central da ponte. Depois de concluída e aberta ao tráfego, a ponte foi sobrecarregada devido a operações sobrecarregadas. Após uma inspeção abrangente da ponte de 2000 a 2005, verificou-se que o dano cumulativo da ponte reduziu a rigidez da ponte em certa medida, e a superfície de concreto dentro da viga é densamente rachada.O mais sério é o contínuo e rígido espaço de quadro da ponte.A deflexão da peça acumulou 82 mm, e os dados do teste mostraram que a fissura e a deflexão continuaram a se desenvolver.Por conseguinte, na perspectiva da segurança, a reparação e o reforço oportunos e eficazes da ponte parecem ser muito necessários.

No processo de manutenção e reforço da ponte, o método de tensionamento externo pré-stressado e o método de reforço de adição de um quadro de rigidez da rede foram implementados na ponte como um todo, o que desempenhou um grande papel na manutenção da estrutura geral da ponte e manutenção da estabilidade geral da ponte.Para a área local, o tratamento de vedação de trincas e o método de fixação de chapa de aço e fibra de carbono são adotados para fortalecer a doença de acordo com a doença e a localização da doença.Este artigo introduz principalmente a tecnologia de reforço de fixaçãoEnvoltório unidirecional de fibra de carbonopara o feixe contínuo no lado Hankou da ponte.

Método de reparação de estruturas de betão

No que diz respeito à situação atual, os principais métodos técnicos para o fortalecimento, reforma e reparação de estruturas de concreto incluem: método de espessamento de concreto armado; método de protensão externa; método de chapa de aço externo e aço de aderência; método de reforço de chapa de fibra de carbono e isolamento sísmico e amortecimento .

O método de reforço de folha de fibra de carbono tem as características de baixa densidade relativa, alta resistência à fadiga, boa durabilidade, resistência à abrasão e construção conveniente. Não há necessidade de cofragem e grande equipamento mecânico, e não é restrito por condições de construção, e basicamente não afeta a forma da estrutura original.É o mais recente desenvolvimento da tecnologia de reparação e reforço de estruturas de concreto.

Em uma comparação abrangente, as vigas contínuas no lado Hankou da Segunda Ponte do Rio Wuhan Yangtze são remendadas com fibra de carbono para reparar doenças locais.

O principal material para reforço de fibra de carbono

1) O reforço da ponte usa tecido unidirecional (embrulho), de alta resistência tipo I de fibra de carbono.

2) A cola grau A é usado na armadura da ponte

Notas de Construção

A estrutura reforçada deve ter uma certa resistência, porque a viga de caixa de Wuhan Yangtze Rio Segunda Ponte é feita de concreto C50, pode atender aos requisitos de resistência.Na armadura estrutural real, a fibra é uma força secundária, e há uma histerese de deformação. Portanto, durante a construção da armadura, a carga sobre a estrutura deve ser removida o máximo possível para reduzir a histerese de deformação da fibra.A fim de evitar a ocorrência de danos na descamação de adesivos, devem ser observados dois aspectos:

1) Escolha o fichário certo

2) Certifique-se de que o revestimento de fibra de carbono tem rastreabilidade suficiente.

Um total de 14 000 m2 de fibra de carbono foi utilizado na manutenção das vigas contínuas no lado Hankou da Ponte do Rio Wuhan Segundo Yangtze.O revestimento de fibra de carbono colado externamente desempenhou um papel muito importante no reforço da ponte, e o efeito de reforço foi bom.Com as pessoas pesquisando mais aprofundadamente sobre materiais de fibra de carbono e a prática e promoção da tecnologia de reforço de fibra de carbono, materiais de fibra de carbono são usados como um novo tipo de material de reforço de construção. Seu excelente desempenho e excelente efeito de reforço serão ainda mais manifestados.A teoria do reforço de fibra de carbono e a tecnologia do reforço irão gradualmente amadurecer, e a tecnologia do reforço de fibra de carbono desempenharão um papel cada vez mais importante no campo do reforço de engenharia.
