Projeto de reconstrução de oficina de extração em construção abrangente de Guangdong Pharmaceutical Co., Ltd. Devido às necessidades de produção, a estrutura original precisa ser reforçada com Folhas de fibra de carbono unidirecionale placas de carbonoPara cumprir os requisitos.As vantagens desta tecnologia: leve, alta resistência à tração, forte resistência à corrosão, alta resistência à temperatura, construção conveniente, etc.

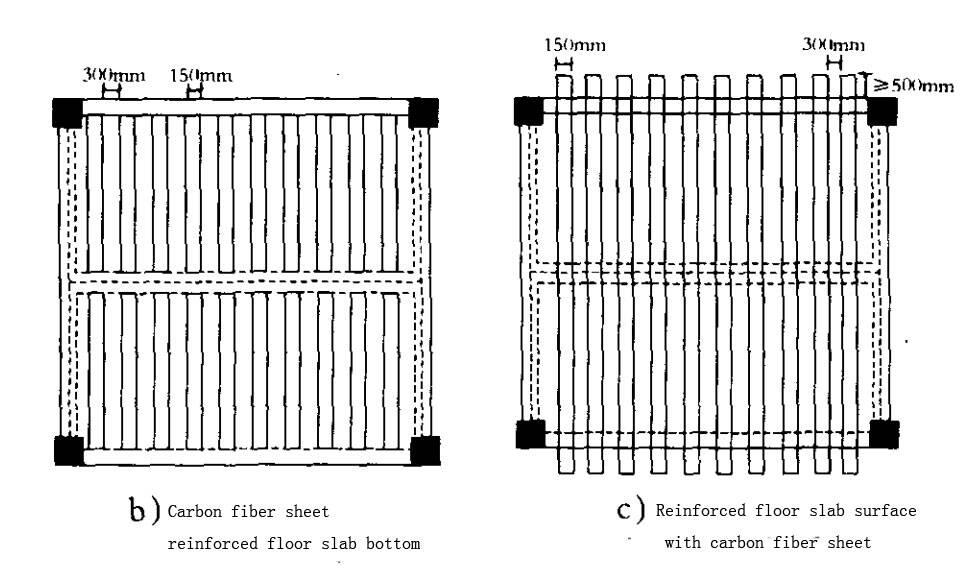

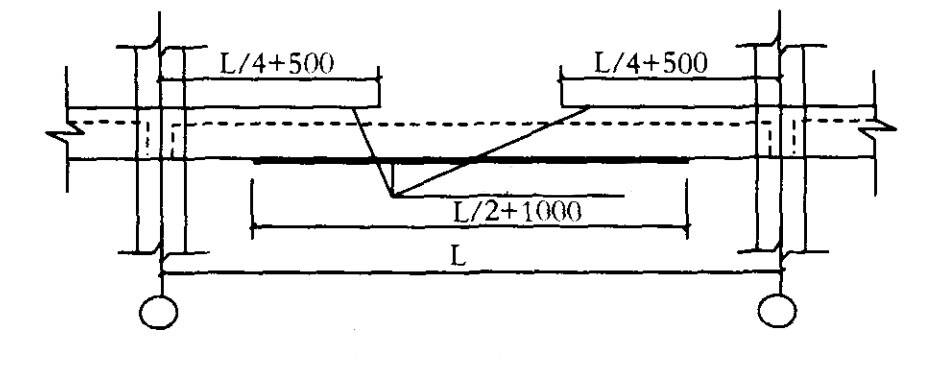

O desenho do esquema é emitido pelo Instituto de Desenho com um plano de reforço estrutural.O plano de reforço é mostrado:

Reforço dos materiais

Os materiais para o projeto de reforço são feitos de placa de fibra de carbono, folha de fibra de carbono e adesivo epóxi HM correspondente, primer, e resina impregnante produzido por Horse.

Processo de construção

Posicionamento, alinhamento, pré-tratamento de superfície, preparação adesiva, aplicação de cola, ligação de fibra de carbono, cura, teste.

Ao colar a placa de fibra de carbono, primeiramente use uma espátula para aplicar uma fina camada do adesivo preparado na peça de concreto a ser colada e a placa, e observe que a placa e superfície de concreto deve manter uma espessura mínima de pasta de 2mm.Em seguida, levemente comprimir a placa de fibra de carbono na superfície do concreto à mão.E use um rolo de borracha para rolar uniforme e suavemente ao longo da direção de fibra, e a força deve ser adequada para fazer o excesso de adesivo de ambos os lados da placa.Use uma espátula para raspar o adesivo transbordante para garantir que a superfície adesiva é densa e sem vazios.

Ao furar o tecido de fibra de carbono, esfregue uniformemente uma camada da resina impregnante preparada na superfície do primer com uma espessura de 1-2rm.Em seguida, furar o pano de fibra de carbono na superfície de concreto revestido com resina impregnada. Pressione-o no lugar com um rolo, aplique outra camada de resina impregnante com uma escova, e use o rolo para rolar ao longo da direção de fibra de carbono várias vezes para espremer bolhas e fazer com que a resina impregnada penetre totalmente o pano de fibra de carbono. Ao colar múltiplas camadas de tecido de fibra de carbono, além de repetir os passos acima, a próxima camada deve ser colada quando a resina impregnante na superfície do tecido de fibra de carbono não é curada, e a resina impregnante deve ser uniformemente espalhada na superfície da última camada de tecido de fibra de carbono.

Pontos de operação de construção e assuntos que necessitam de atenção

1) A carga na parte reforçada precisa ser removida. Isso pode garantir que a estrutura esteja em um estado seguro durante a construção da armadura, reduzir e eliminar o estresse e a histerese de deformação da fibra de carbono, e dar jogo completo para o efeito de reforço.

2) A superfície de base a ser reforçada deve ser limpa, sólida, lisa e seca.

3) A dobra da folha de fibra de carbono deve ser evitada durante o processo de construção.

4) Ao furar materiais de fibra de carbono, deve-se prestar atenção para completar o trabalho de colagem antes da cura do adesivo para garantir que o adesivo pode ser estreitamente aderido à superfície do concreto e ao material de fibra de carbono. Desta forma, a transferência de tensão máxima entre a estrutura reforçada e a folha de fibra de carbono pode ser alcançada.

5) Ao rolar o pano de fibra de carbono, a pressão do cilindro de cobertor deve ser igual. Pode ser rolado em uma direção, ou rolado em duas direções a partir do meio.Mas não é permitido rolar para trás e para frente repetidamente, de modo a não danificar a fibra de carbono e afetar sua qualidade.

6) Quando o adesivo é curado à temperatura ambiente, é estritamente proibido mover a placa de fibra de carbono colada dentro de 24 horas, e evitar a chuva, vento, areia e poeira poluição.

O efeito do reforço do projecto

Após testes de inspeção aleatória no local de construção, os resultados da inspeção atendem aos requisitos de projeto, e o desempenho e a qualidade do reforço das chapas unidirecionais de fibra de carbono e placas de fibra de carbono podem ser garantidos para alcançar os resultados esperados e produzir melhores benefícios abrangentes. Desde que a planta foi colocada em uso em 2006, tem sido usado por muitos anos.As condições atuais de uso são todas normais e o efeito é bom.
